Modular Pontoons
Dibuat secara dalaman di kilang HAIDING SHIPYARD di China, kami adalah pengeluar dan pembekal pontun Modular yang diiktiraf, memantau dengan teliti setiap langkah pengeluaran untuk memastikan kualiti dan harga yang jelas, menyediakan pelanggan kami penyelesaian yang menjimatkan kos.
Dibuat secara dalaman di kilang HAIDING SHIPYARD di China, kami adalah pengeluar dan pembekal pontun Modular yang diiktiraf, memantau dengan teliti setiap langkah pengeluaran untuk memastikan kualiti dan harga yang jelas, menyediakan pelanggan kami penyelesaian yang menjimatkan kos.
Penyesuaian Tepat Berbilang Siri, Meliputi Keperluan Muatan Penuh
• Siri HD-H50: HAIDING SHIPYARD Pontun modular memfokuskan pada mudah alih yang melampau, dengan berat modul tunggal ≤8 tan. Ia sesuai untuk platform pembinaan ringan (seperti penyelenggaraan jambatan sungai pedalaman dan pemindahan peralatan kecil), menyokong pengangkutan trak bertindan berbilang unit, dan memenuhi keperluan penggunaan jarak dekat dan frekuensi tinggi;
• Siri HD-S50: HAIDING SHIPYARD Pontun modular mematuhi sekatan pengangkutan jalan raya, dengan dimensi modul tunggal yang standard. Ia boleh diangkut secara bebas oleh trak biasa tanpa permit lebar, menjadikannya sesuai untuk pembinaan pesat projek kecil dan sederhana;
• Siri HD-S70: HAIDING SHIPYARD Ponton modular memfokuskan pada daya apungan tinggi dan kekuatan tinggi, mencapai galas beban maksimum dalam dimensi pengangkutan yang mematuhi. Satu modul mempunyai daya apungan ≥50 tan dan beban tertumpu 25,000 psf (1206 kPa), sesuai untuk tempat letak kenderaan alat berat dan pembinaan platform pembinaan berskala besar.
Bahan Kekuatan Tinggi & Anti-Kakisan Mesra Alam, Ketahanan Mengimbangi dan Mesra Ekologi
• Struktur utama diperbuat daripada keluli berkekuatan tinggi CCSB, dan dek menggunakan keluli kekuatan tinggi yang dibentuk dalam gulungan yang dipatenkan. Permukaan timbul untuk membentuk garis anti-gelincir dengan pekali geseran ≥0.8, menghalang kakitangan dan peralatan daripada tergelincir;
• Bahagian dalam HAIDING SHIPYARD Pontun modular disembur dengan cat anti-karat mesra alam mesra alam domestik, bebas daripada logam berat, dan telah lulus pensijilan alam sekitar maritim negara; bahagian luarnya menggunakan anod zink-aluminium komposit domestik digabungkan dengan salutan anti-karat marin HD-800 yang dibangunkan secara bebas, dengan ketebalan filem kering ≥300μm. Hayat anti-karat bahagian bawah air ialah ≥15 tahun, dan sehingga 20 tahun dalam persekitaran air tawar;
• Sambungan penyambung modul menggunakan reka bentuk tetulang dwi-web, dengan peralihan arka di sudut untuk menyuraikan tekanan. Faktor keselamatan struktur ialah ≥1.8, mampu menahan angin dan ombak Gred 8 (kelajuan angin ≤20.7m/s).
Penyambungan Fleksibel + Pengangkutan yang Mudah, Kecekapan Penggunaan Berganda
• HAIDING SHIPYARD Ponton modular menggunakan sistem penguncian bersepadu, membolehkan modul disambung secara sewenang-wenangnya dari sisi ke sisi, hujung ke hujung atau hujung ke sisi. Ia boleh digabungkan dengan cepat ke dalam pelbagai bentuk platform seperti segi empat tepat dan berbentuk khas, menyesuaikan diri dengan senario operasi yang berbeza;
• Setiap modul dilengkapi dengan belenggu pengangkat tertanam di tengah. Reka bentuk mengangkat satu titik memudahkan proses pemuatan dan pemunggahan, dan pasukan 2 orang dengan alat khas boleh menyelesaikan pemasangan satu modul dalam ≤2 jam;
• Kebolehsuaian pengangkutan yang dioptimumkan: Siri HD-S50 menyokong pengangkutan 2 modul pada satu masa dengan trak biasa, dan Siri HD-S70 boleh diangkut dengan trak dek langkah yang lebih lebar, dengan kecekapan pengangkutan dua kali ganda berbanding pontoon integral tradisional.
Disokong oleh Pensijilan Berwibawa, Jaminan Berganda Pematuhan dan Keselamatan
HAIDING SHIPYARD Ponton modular telah lulus pensijilan sepuluh pertubuhan pengelasan utama (mematuhi "Peraturan Pembinaan Kapal Keluli untuk Perkhidmatan Pedalaman dan Pantai") dan memperoleh pensijilan sistem pengurusan kualiti ISO 9001:2015. Semua lukisan modul telah disemak oleh institusi berwibawa untuk memastikan pematuhan operasi; ia mempunyai sistem perlindungan kecemasan terbina dalam, dan tahap pengedap modul mencapai IP67. Rendaman jangka pendek (≤1m) tidak menjejaskan keselamatan struktur, memenuhi keperluan keselamatan yang ketat bagi operasi marin.
Jadual Parameter Teknikal Terperinci (Perbandingan Dwibahasa)
HAIDING SHIPYARD Ponton modular mengguna pakai konsep reka bentuk "penyesuaian tepat berbilang siri", melancarkan tiga siri produk teras untuk menampung sepenuhnya keperluan beban operasi berbeza sebanyak 5-100 tan. Mengintegrasikan penyambungan fleksibel bagi ketahanan berkekuatan tinggi Tongkang, ia telah menjadi peralatan penanda aras baharu dalam bidang kejuruteraan marin.
|
Kategori Parameter |
Item Tertentu |
Siri HD-H50 |
Siri HD-S50 |
Siri HD-S70 |
Teguran |
|
Dimensi Asas |
Panjang Modul×Lebar×Tinggi (m) |
2.0×1.8×1.2 |
3.0×2.0×1.5 |
4.0×2.5×1.8 |
Dipiawai untuk pengangkutan |
|
|
Berat Modul (t) |
≤8 |
≤12 |
≤18 |
Mematuhi had pengangkutan jalan raya |
|
Struktur & Bahan |
Bahan Utama |
Keluli gred A-36 (10mm) |
Keluli gred A-36 (12mm) |
Keluli gred A-36+HSLA (16mm) |
Dek dengan struktur berbentuk gulungan yang dipatenkan |
|
|
Kapasiti Muatan |
Beban pekat 15,000 psf, Beban seragam 400kg/㎡ |
Beban pekat 20,000 psf, Beban seragam 450kg/㎡ |
Beban pekat 25,000 psf, Beban seragam 500kg/㎡ |
Menyesuaikan diri dengan peralatan berat yang berbeza |
|
Anti-Kakisan |
Salutan Dalaman |
Perencat karat Bio-Float (≥150μm) |
Sama seperti kiri |
Sama seperti kiri |
Boleh terbiodegradasi, mesra alam |
|
|
Perlindungan Luaran |
Anod zink + salutan marin (≥300μm) |
Sama seperti kiri |
Sama seperti kiri |
Tahan kakisan air laut/air tawar |
|
Pengangkutan & Perhimpunan |
Kaedah Pengangkutan |
Trak biasa (≥4 unit/masa) |
Trak biasa (≥2 unit/masa) |
Trak lebih lebar (2 unit/masa) |
Meningkatkan kecekapan pengangkutan |
|
|
Masa Perhimpunan (Modul Tunggal) |
≤1.5 jam |
≤2 jam |
≤2.5 jam |
Dilengkapkan oleh pasukan 2 orang |
|
Pensijilan |
Pensijilan Produk |
Pensijilan ABS, pensijilan ISO 9001:2015 |
Sama seperti kiri |
Sama seperti kiri |
Mematuhi peraturan maritim antarabangsa |
Dimensi Asas & Parameter Berat
|
Item Parameter |
Siri HD-H50 |
Siri HD-S50 |
Siri HD-S70 |
Unit |
|
Dimensi Modul (Panjang×Lebar×Tinggi) |
6.0×5.4×3.6 |
9.1×6.1×4.6 |
12.2×7.6×5.5 |
m |
|
Berat Modul Tunggal |
≤8 |
≤12 |
≤18 |
tan |
|
Pusat Ketinggian Keapungan |
1.8 |
2.3 |
2.8 |
m |
|
Draf (Dimuat) |
0.6 |
0.8 |
1.0 |
m |
|
Draf Maksimum |
1.2 |
1.5 |
1.8 |
m |
|
Modul Standard setiap Platform |
4-12 |
3-8 |
2-6 |
unit |
|
Saiz Platform Maksimum |
36×16 |
48×20 |
60×25 |
m² |
Parameter Struktur & Bahan
|
Item Parameter |
Siri HD-H50 |
Siri HD-S50 |
Siri HD-S70 |
Penerangan |
|
Bahan Struktur Utama |
Keluli Gred A-36 (10mm) |
Keluli Gred A-36 (12mm) |
Gred A-36 + Keluli HSLA (16mm) |
Kekuatan Hasil ≥36 ksi |
|
Bahan Dek |
Keluli Berkekuatan Tinggi HSLA (12mm) |
Keluli Berkekuatan Tinggi HSLA (14mm) |
Keluli Berkekuatan Tinggi HSLA (16mm) |
Dipatenkan Roll-Formed |
|
Rawatan Permukaan Dek |
Anti-Slip Timbul (Pekali Geseran ≥0.8) |
Anti-Slip Timbul (Pekali Geseran ≥0.8) |
Anti-Slip Timbul (Pekali Geseran ≥0.8) |
Rawatan Penembusan Aloi Tahan Haus |
|
Faktor Keselamatan Struktur |
≥1.8 |
≥1.8 |
≥1.8 |
Di Bawah Keadaan Angin & Ombak Darjah 8 |
|
Sambungan Antara Modul |
Bebibir Dwi-Web + Bolt Prategasan |
Bebibir Dwi-Web + Bolt Prategasan |
Bebibir Dwi-Web + Bolt Prategasan |
Boleh Tanggal & Boleh Digunakan Semula ≥50 Kali |
|
Reka Bentuk Sudut |
Peralihan Arka (R≥50mm) |
Peralihan Arka (R≥50mm) |
Peralihan Arka (R≥50mm) |
Menyuraikan Kepekatan Tekanan |
Parameter Prestasi Menanggung Beban
|
Item Parameter |
Siri HD-H50 |
Siri HD-S50 |
Siri HD-S70 |
Unit |
|
Beban Tertumpu |
15,000 |
20,000 |
25,000 |
psf (kPa) |
|
Beban Seragam |
≥400 |
≥450 |
≥500 |
kg/m² |
|
Kapasiti Muatan Satu Titik Maksimum |
50 |
80 |
100 |
tan |
|
Kelas Rintangan Angin & Gelombang Maksimum |
Gred 7 (Kelajuan Angin ≤17.1m/s) |
Gred 8 (Kelajuan Angin ≤20.7m/s) |
Gred 8 (Kelajuan Angin ≤20.7m/s) |
- |
|
Ketinggian Rintangan Gelombang Maksimum |
≤2.0 |
≤2.5 |
≤3.0 |
m |
|
Sudut Kecondongan Operasi Maksimum |
±15° |
±12° |
±10° |
- |
|
Sudut Galas Beban Stabil Maksimum |
±20° |
±18° |
±15° |
- |
Parameter Keapungan & Kestabilan
|
Item Parameter |
Siri HD-H50 |
Siri HD-S50 |
Siri HD-S70 |
Unit |
|
Keapungan Modul Tunggal |
≥30 |
≥50 |
≥80 |
tan |
|
Pusat Ketinggian Keapungan dari Garis Dasar |
1.8 |
2.3 |
2.8 |
m |
|
Tempoh Gulung |
≥4.0 |
≥5.0 |
≥6.0 |
s |
|
Tempoh Padang |
≥6.0 |
≥7.0 |
≥8.0 |
s |
|
Ketinggian Freeboard |
2.4 |
3.1 |
3.7 |
m |
|
Nombor Kriteria Kestabilan |
≥1.2 |
≥1.2 |
≥1.2 |
- |
Parameter Pengangkutan & Pemasangan
|
Item Parameter |
Siri HD-H50 |
Siri HD-S50 |
Siri HD-S70 |
Unit |
|
Kaedah Pengangkutan |
Trak Biasa (≥4 unit/masa) |
Trak Biasa (≥2 unit/masa) |
Lori Lebih Lebar (2 unit/masa) |
- |
|
Masa Perhimpunan (Modul Tunggal) |
≤1.5 |
≤2.0 |
≤2.5 |
jam |
|
Saiz Pasukan Perhimpunan |
2 orang |
2-3 orang |
3-4 orang |
- |
|
Bilangan Mata Angkat |
4 (Atas) |
4 (Atas) |
6 (Atas + Bahagian) |
- |
|
Kaedah Mengangkat |
Angkat Satu Titik / Berbilang Titik |
Angkat Satu Titik / Berbilang Titik |
Angkat Satu Titik / Berbilang Titik |
- |
|
Dimensi Pengangkutan Maksimum |
6.2×5.6×3.8 |
9.3×6.3×4.8 |
12.5×7.8×5.7 |
m |
Parameter Anti-Kakisan & Ketahanan
|
Item Parameter |
Indeks Teknikal |
Unit / Penerangan |
|
Anti-Kakisan Dalaman |
Perencat Karat Bio-Float Mesra Bio (≥150μm) |
Ketebalan Filem Kering, Bebas Logam Berat |
|
Anti-Kakisan Luaran |
Anod Zink (1 set/10㎡) + Salutan Gred Marin Baril (≥300μm) |
Ketebalan Filem Kering |
|
Hayat Perkhidmatan Komponen Bawah Air |
≥15 |
tahun |
|
Hayat Perkhidmatan Alam Sekitar Air Tawar |
≥20 |
tahun |
|
Bahan Jalur Pengedap |
EPDM Ethylene Propylene Diene Monomer Getah |
Rintangan Suhu: -40 ℃ ~ 80 ℃ |
|
Hayat Perkhidmatan Jalur Pengedap |
≥5 |
tahun (atau 50 kitaran pemasangan-pembukaan) |
|
Kekerasan Lapisan Tahan Haus |
≥300 |
HB (Kekerasan Brinell) |
|
Kehilangan Haus Tahunan |
≤0.1 |
mm |
Jadual Parameter Konfigurasi Standard
Konfigurasi Standard Sistem Sambungan
|
Item Konfigurasi |
Penerangan Parameter |
|
Kaedah Sambungan |
Bebibir Terbenam + Bolt Kekuatan Tinggi Prategasan (M24) |
|
Sistem Pengedap |
Cincin Pengedap Getah EPDM (Mampatan: 20-25%) |
|
Mengunci Peranti |
Bolt Keselamatan Berganda (Diameter ≥32mm) |
|
Sistem Kedudukan |
Pin Panduan + Alur Kedudukan (Ketepatan ≤2mm) |
|
Kekuatan Sambungan |
≥1.5 Kali Daya Ricih Maksimum Modul |
Konfigurasi Standard Antara Muka Aksesori
|
Jenis Antaramuka |
Spesifikasi Parameter |
Tujuan |
|
Antaramuka Kaki Spud |
Diameter: 800-1200mm (Pilihan) |
Kedudukan & Pembetulan Platform |
|
Antara Muka Win |
Daya Tarik: ≤50kN (Pilihan) |
Anjakan Platform / Kedudukan |
|
Antara Muka Pendorong |
Kuasa: ≤100kW (Pilihan) |
Tujahan Kendiri Platform |
|
Tambatan Bollard |
Daya Tarik: ≥50kN (4 unit sebagai Standard) |
Menambat & Membaiki |
|
Saluran Kabel |
Diameter: ≥150mm (4 unit sebagai Standard) |
Penghantaran Kuasa / Isyarat |
|
Antara Muka Tangga Naik |
Kapasiti Muatan: ≥500kg (2 unit sebagai Standard) |
Personel Naik / Turun |
Panduan Pemilihan & Jadual Padanan Parameter Senario Aplikasi
Parameter Rujukan Pemilihan Siri
|
Senario Aplikasi |
Siri Disyorkan |
Konfigurasi Biasa |
Beban Operasi Maksimum |
|

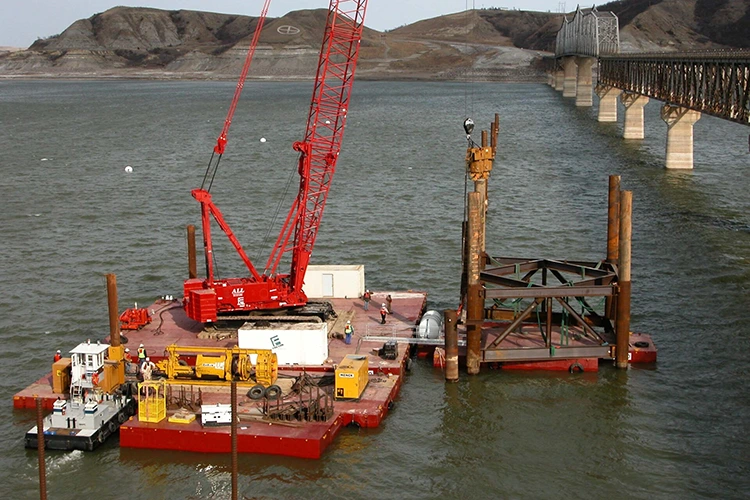

Penyelenggaraan Jambatan Sungai Pedalaman |
HD-H50 |
4-6 Modul (Panjang 12-18m) |
50 tan (Modul Tunggal) |
|
Bantuan Pengorekan Berskala Kecil |
HD-H50 / HD-S50 |
6-8 Modul (Panjang 18-24m) |
80 tan (Gabungan) |
|
Dermaga Sementara Pelabuhan |
HD-S50 |
8-10 Modul (24-30m Panjang) |
150 tan (Gabungan) |
|
Pembinaan Kuasa Angin Luar Pesisir |
HD-S70 |
6-8 Modul (30-40m Panjang) |
200 tan (Gabungan) |
|
Pemasangan Saluran Paip Kapal Selam |
HD-S50 / HD-S70 |
8-12 Modul (30-50m Panjang) |
250 tan (Gabungan) |
|
Pemindahan Alat Berat |
HD-S70 |
4-6 Modul (20-30m Panjang) |
100 tan (Modul Tunggal) |
Jadual Parameter Penyesuaian Persekitaran
|
Keadaan Persekitaran |
Siri Berkenaan |
Keperluan Parameter |
|
Sungai Pedalaman Air Tawar |
Semua Siri |
Gred Anti-Kakisan ≥ Standard Air Tawar |
|
Air Masin Pantai |
HD-S50 / HD-S70 |
Gred Anti-Kakisan ≥ Piawaian Air Laut |
|
Kawasan Angin & Ombak Luar Pesisir |
HD-S70 |
Rintangan Angin & Ombak ≥ Gred 8, Ketinggian Ombak ≤3m |
|
Air Cetek (≤5m) |
HD-H50 |
Draf ≤1.2m, Spud Cetek Pilihan |
|
Kedalaman Air Sederhana (5-15m) |
HD-S50 |
Draf ≤1.5m, Pucuk Panjang Pilihan |
|
Air Dalam (≥15m) |
HD-S70 |
Draf ≤1.8m, Sistem Tambatan Pilihan |
Jadual Pilihan Parameter Tersuai
Pilihan Peningkatan Bahan
|
Jenis Peningkatan |
Pelarasan Parameter |
Senario Berkenaan |
|
Peningkatan Beban Berat |
Dek Tebal hingga 20-25mm, Struktur Diperkukuh |
Galas Peralatan 100 Tan |
|
Peningkatan Suhu Rendah |
Bahan Dinaik Taraf kepada Keluli Suhu Rendah (cth., S355J2W) |
Persekitaran Zon Kutub / Sejuk (-40℃~0℃) |
|
Peningkatan Suhu Tinggi |
Salutan Khas + Reka Bentuk Penebat Haba |
Persekitaran Tropika / Suhu Tinggi (≥40 ℃) |
|
Peningkatan Ringan |
Struktur Separa Menggunakan Aloi Aluminium (6061-T6) |
Senario Pergerakan Kerap / Pengangkutan Udara |
Pilihan Sambungan Fungsi
|
Fungsi Lanjutan |
Konfigurasi Parameter |
Penerangan |
|
Sistem Tujahan Sendiri |
Pendorong (Kuasa ≤200kW) + Sistem Kawalan |
Kelajuan Maksimum ≤5 Knot |
|
Sistem Kedudukan |
Sistem Tambatan (4 Sauh) + GPS + Sonar |
Ketepatan Kedudukan ≤1m |
|
Sistem Mengangkat |
Angkat Hidraulik / Elektrik (Lejang ≤3m) |
Menyesuaikan diri dengan Perubahan Paras Air |
|
Struktur Super Modular |
Bengkel / Bilik Kawalan boleh tanggal |
Memberi Naungan / Perlindungan |
Jadual Parameter Pensijilan & Standard
|
Jenis Pensijilan |
Nombor Piawai |
Keperluan Parameter Utama |
|
Pensijilan Masyarakat Klasifikasi |
ABS "Peraturan untuk Membina dan Mengkelaskan Kapal Keluli untuk Perkhidmatan Pedalaman dan Pantai" |
Faktor Keselamatan Struktur ≥1.8, Kestabilan ≥1.2 |
|
Pensijilan Alam Sekitar |
Piawaian Alam Sekitar Maritim Antarabangsa (MEPC.227(64)) |
Perencat Karat: Bebas Logam Berat & Boleh Terbiodegradasi |
|
Sistem Pengurusan Kualiti |
ISO 9001:2015 |
Kawalan Kualiti Proses Penuh |
|
2015 |
Kawalan Kualiti Proses Penuh |
|
|
Standard Keselamatan |
GB/T 36143-2018 |
Faktor Keselamatan Keapungan ≥1.5 |
Jadual Ringkasan Parameter Prestasi (Sekilas Pandang)
|
Kategori Parameter |
HD-H50 |
HD-S50 |
HD-S70 |
|
Dimensi Modul (m) |
6.0×5.4×3.6 |
9.1×6.1×4.6 |
12.2×7.6×5.5 |
|
Berat Tunggal (tan) |
≤8 |
≤12 |
≤18 |
|
Beban Maksimum (kg/m²) |
400 |
450 |
500 |
|
Keapungan Modul Tunggal (tan) |
30 |
50 |
80 |
|
Masa Perhimpunan (jam) |
1.5 |
2.0 |
2.5 |
|
Kaedah Pengangkutan |
Lori Biasa (4 unit/masa) |
Lori Biasa (2 unit/masa) |
Lori Lebih Lebar (2 unit/masa) |
|
Hayat Anti-Kakisan (tahun) |
≥15 (Air Laut) / 20 (Air Tawar) |
≥15 (Air Laut) / 20 (Air Tawar) |
≥15 (Air Laut) / 20 (Air Tawar) |
Senario Aplikasi Teras: Alat Kejuruteraan Marin Boleh Disesuaikan kepada Semua Senario
Kejuruteraan Air Cetek dan Sungai Pedalaman

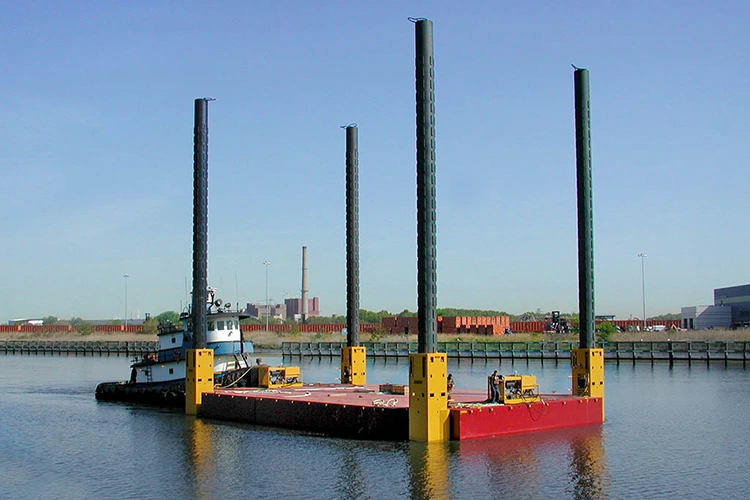

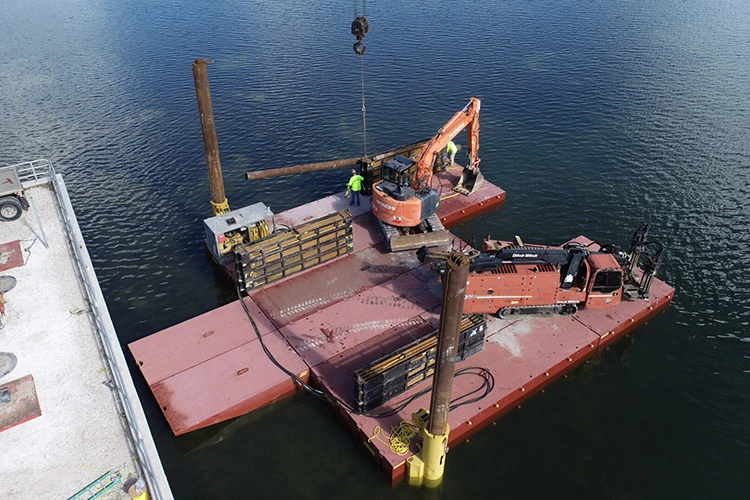

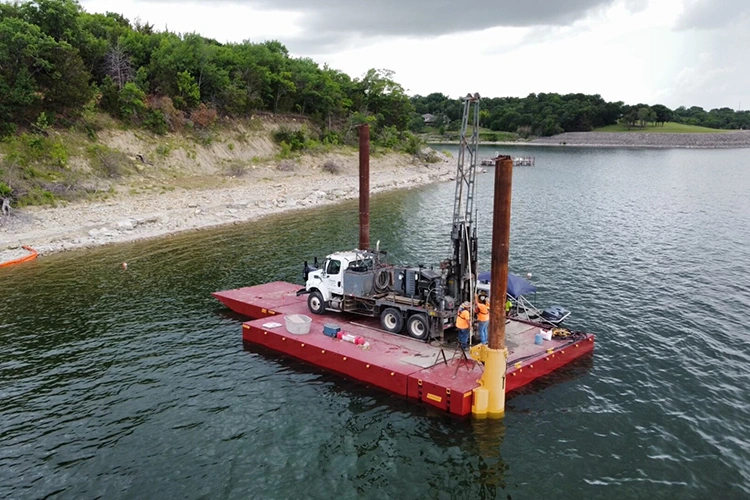

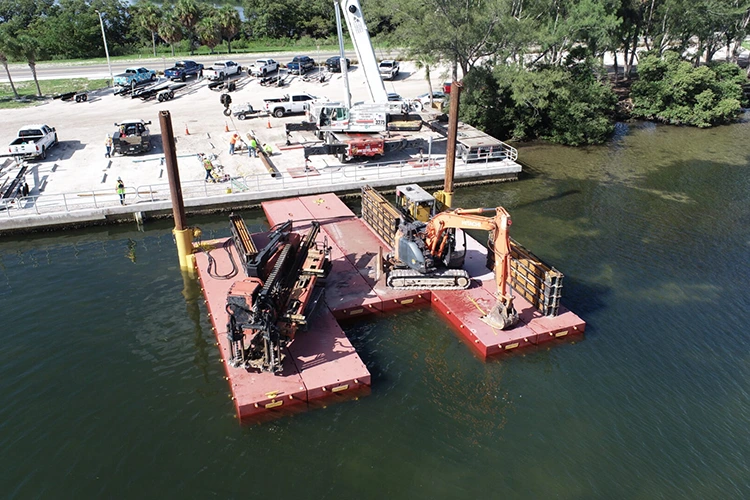

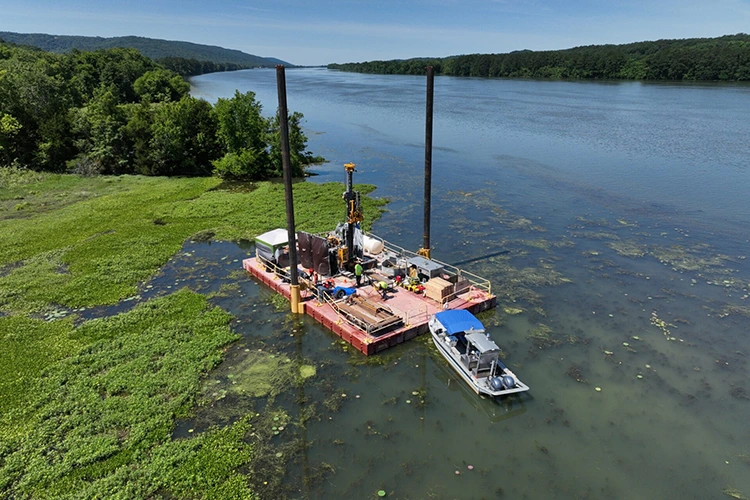

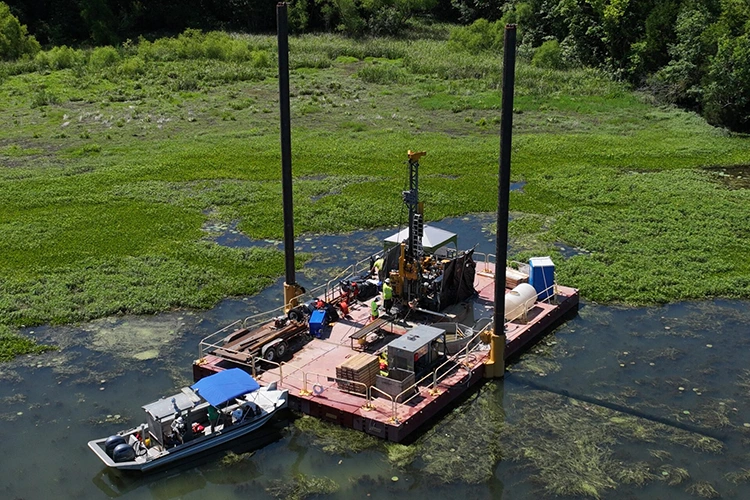

• Dalam pembinaan jambatan sungai pedalaman, gabungkan modul Siri HD-S50 untuk membentuk platform pembinaan. Selepas memasang kaki spud untuk penetapan, ia berfungsi sebagai permukaan operasi menuang jeti, menanggung trak pam konkrit dan peralatan pembinaan. Kitaran penggunaan adalah 60% lebih pendek daripada tresles keluli sementara;

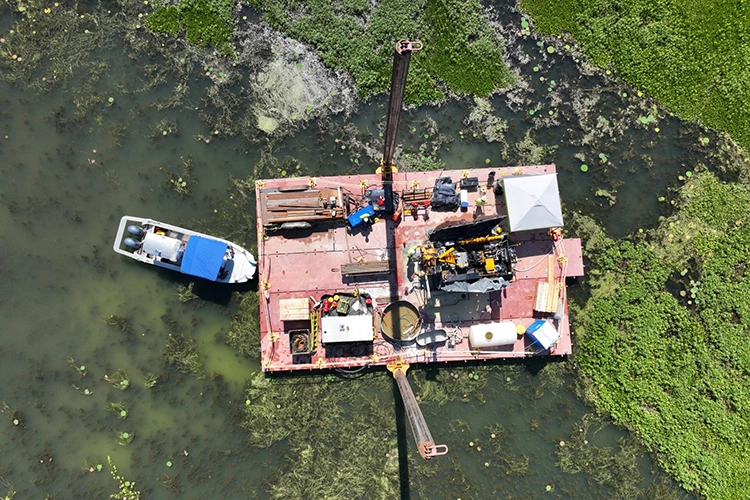

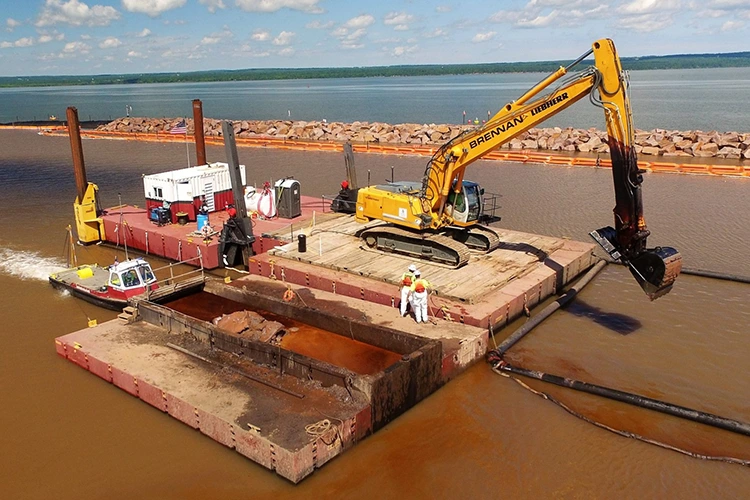

• Untuk projek pengorekan beting, sambung modul Siri HD-H50 ke dalam platform pemindahan ringan untuk mengangkut sedimen dengan peralatan pengorekan, menghapuskan keperluan untuk kapal besar dan mengurangkan kesukaran operasi di kawasan perairan cetek.
Bantuan Kejuruteraan Marin
• Dalam projek kuasa angin pantai, gabungkan modul Siri HD-S70 ke dalam platform operasi berskala besar untuk membawa peralatan prapemasangan menara turbin angin dan alat angkat. Platform boleh dialihkan secara fleksibel oleh pendorong, menyesuaikan diri dengan keperluan pembinaan kedudukan mesin yang berbeza;
• Dalam projek pemasangan saluran paip dasar laut, sambung modul Siri HD-S50 ke dalam platform operasi kimpalan, dilengkapi dengan sistem penentududukan untuk memastikan ketepatan dok saluran paip. Salutan anti-karat disesuaikan dengan persekitaran air laut, membolehkan operasi berterusan selama 30 hari tanpa penyelenggaraan.
Pemindahan Kargo dan Peralatan
• Untuk pengangkutan bahan pulau, gabungkan modul HD-H50 dan HD-S50 Series untuk membentuk dermaga terapung, sesuai untuk berlabuh kapal pengangkutan kecil, menyelesaikan masalah pemindahan pulau tanpa dermaga tetap;

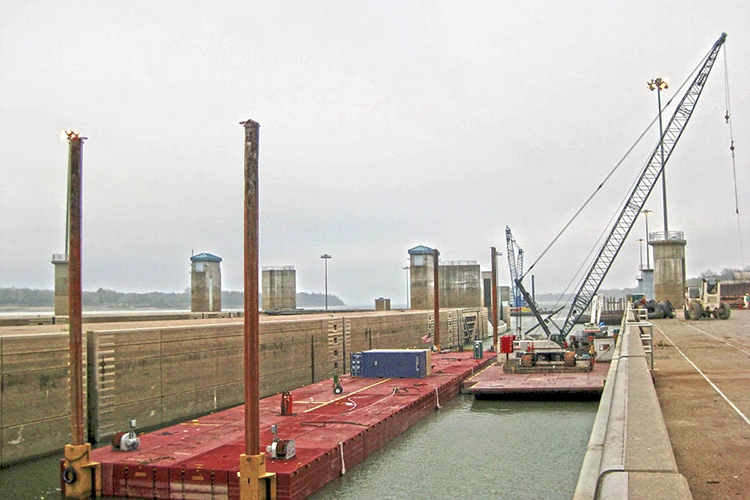

• Dalam projek pembesaran pelabuhan, gunakan modul HD-S70 Series untuk membina platform tempat letak peralatan sementara, menanggung peralatan berat seperti kren dan mesin kimpalan. Prestasi galas beban tinggi dek memastikan keselamatan tempat letak peralatan jangka panjang.
Teg Panas: China Modular Pontoons Pengeluar, Pembekal
Hantar Pertanyaan
Maklumat Hubungan
-
Alamat
No. 8888, Wanhong Avenue, Daerah Kecil Huanglou, Bandar Qingzhou, Bandar Weifang, Wilayah Shandong, China
-
Tel
-
E-mel
Hantar permintaan anda untuk kapal korek, Tongkang Keratan atau Bot Tunda untuk mendapatkan sebut harga segera. HAIDING SHIPYARD memantau dengan teliti setiap langkah pengeluaran untuk memastikan kualiti dan harga yang jelas, menyediakan pelanggan kami penyelesaian yang menjimatkan kos.
