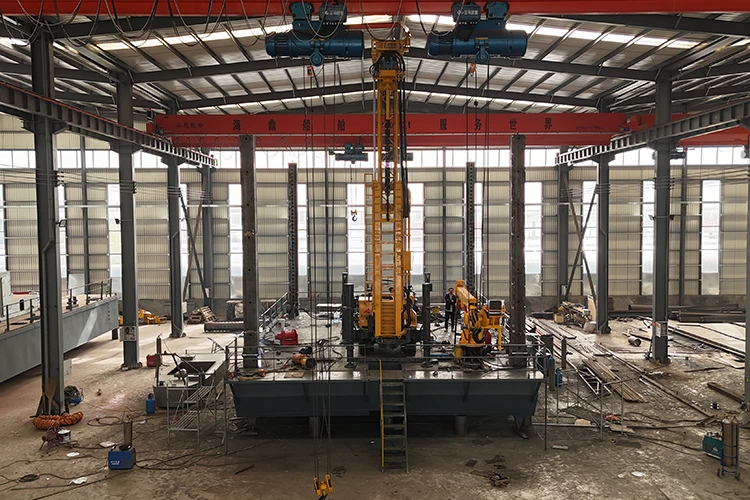

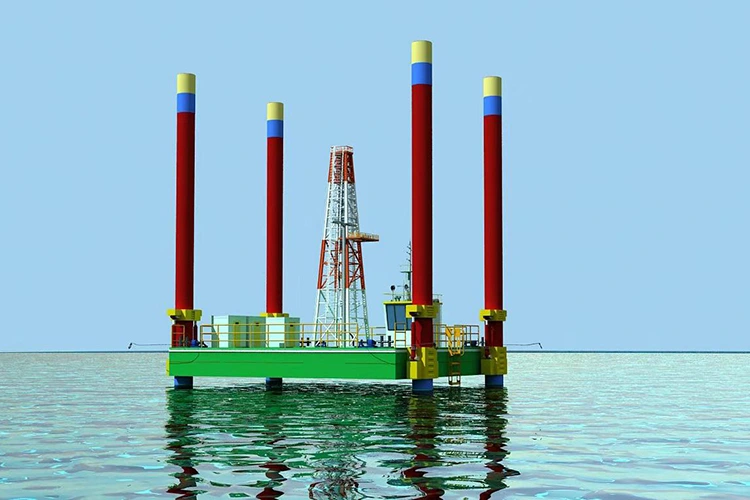

Pelantar Penggerudian Jack Up

Apabila anda menggerudi 4,000m di bawah dasar laut, kecondongan dek 0.1° boleh meletakkan lubang telaga anda 6m dari sasaran. HAIDING SHIPYARD membekalkan Pelantar Penggerudian Jack Up yang menahan paras platform dalam ±0.05° melalui pampasan kaki hidraulik masa nyata, bertindak balas kepada gerakan gelombang sebelum ia menjejaskan rentetan. Lantai pelantar membawa kerja penarik 5,000m, meja putar 60kN·m dan pam lumpur 120m³/j – semuanya diletakkan supaya penggerudi kekal fokus pada berat pada bit dan ROP, bukan pada pergerakan badan kapal melawan. Ini adalah platform penggerudian, bukan tongkang angkat; setiap pilihan reka bentuk bermula dengan lubang telaga.

Bagaimanakah Kecondongan Platform Mempengaruhi Penyasaran Takungan Dalam?

Penggerudi darat mengambil mudah lokasi permukaan tetap. Di luar pesisir, "lantai pelantar" anda terletak di atas kaki yang boleh mengendap, beralih di bawah beban angin, atau bertindak balas terhadap perubahan berat rak paip. Metrik yang benar-benar penting bukanlah kedalaman maksimum – ia ialah berapa banyak kedalaman itu kekal di dalam zon gaji.

Kecondongan 0.1° pada permukaan menghasilkan ralat kedudukan lubang bawah >6m pada 3,500m. Ralat itu sering meletakkan bahagian pengeluaran di luar takungan, memaksa laluan sampingan yang menelan belanja berjuta-juta dan menggunakan masa pelantar berminggu-minggu. Walaupun ayunan kecil semasa penyambungan boleh menyebabkan peletakan simen yang buruk atau salah jajaran selongsong.

Sistem meratakan automatik Platform Penggerudian Jack Up (inklinometer tiga paksi, ketepatan ±0.02°) secara berterusan melaraskan setiap kaki untuk memastikan lantai pelantar berada dalam toleransi. Alat MWD menghantar data sisihan dan azimut ke skrin penggerudi setiap 30 saat. Jika ribut melanda, pampasan kaki bertindak balas sebelum MWD merekodkan perubahan – jadi laluan telaga kekal lancar. Kawalan gelung tertutup inilah sebabnya telaga yang digerudi dari unit ini secara konsisten menunjukkan sisihan menegak di bawah 0.5‰, walaupun melalui pengait keras bersilang yang cenderung menolak bit keluar dari laluan.

Mengoptimumkan Peredaran Lumpur dan Penyingkiran Pepejal di Telaga Dalam

Pengepam Tekanan Tinggi:Dwi pam 120 m³/j (satu aktif, satu siap sedia) mengekalkan tekanan >35 MPa untuk mengangkat keratan daripada rentetan gerudi 5,000 m tanpa menghakis lubang gerudi.

Kawalan Pepejal 4 Peringkat:Sebuah kereta api berbilang peringkat—penggoncang, desander, desilter dan emparan—mengeluarkan pepejal gerudi sehingga 5–7 mikron.

Kawalan ECD & Reologi:Pintasan emparan dan corong bancuhan ricih tinggi membenarkan pelarasan lumpur masa nyata semasa sambungan, menghalang pancang ECD dan kehilangan bendalir dalam syal terlampau tekanan.

Dwi Tangki & Penyelenggaraan: Tangki pengaduk khusus memastikan lumpur berasaskan air dan minyak menjadi homogen. Injap atas boleh diakses memotong masa rata pembersihan, mengekalkan ROP harian 200–300 m dalam batu lembut dan 80–100 m dalam formasi kasar.

Kaki Spud Yang Memahami Kebolehubahan Dasar Laut

Keadaan dasar laut luar pesisir berbeza-beza di seluruh zon operasi—daripada tanah liat kaku di Laut Utara dan pasir lepas di Afrika Barat kepada kelodak lembut dan boleh mampat di Teluk Bohai. Mengendalikan lapisan atas lembut dan ribut secara tiba-tiba ini tanpa risiko kerosakan platform bergantung pada empat pilihan reka bentuk struktur:

Geometri Kaki Kekuda: Empat kaki jenis kekuda keratan (2.0–2.5 m diameter, panjang dari 30 hingga 150 m) memberikan ketegaran struktur yang diperlukan untuk kedalaman air yang berbeza-beza dan pengagihan beban dasar laut.

Pencegahan Punch-Through: Tin spud boleh dikembangkan dengan luas sentuhan ≥80 m² mengagihkan berat pra-muat secara sama rata. Jejak besar ini menghalang penembusan—penembusan kaki secara tiba-tiba yang boleh mencondongkan badan dan membebankan gear bicu—dan boleh dilebarkan lagi berdasarkan laporan geoteknikal tapak.

Metalurgi Rak Dikeraskan: Rak kaki menggunakan keluli marin CCSB yang dipadamkan dan dibaja yang dikeraskan kepada ≥200 HB, memberikan gigi gear hayat perkhidmatan 25 tahun terhadap keletihan kitaran dan kakisan tekanan air masin.

Parameter Kemandirian Ribut: Kelajuan angkat beban penuh 0.2–0.4 m/min membolehkan kenaikan dek pantas untuk membersihkan badai yang masuk. Digabungkan dengan rintangan angin Gred 12 dan toleransi gelombang 6 m, Pelantar Penggerudian Jack Up kekal dikunci di lokasi melalui keadaan laut monsun yang memaksa kapal terapung terputus.

Mengapa 6 Bahagian Menewaskan Satu Kapal Gergasi?

Pelantar jack-up tradisional memerlukan ela khusus dan tarik-angkat berat. Platform Penggerudian Jack Up ini dibahagikan kepada 6 hingga 8 modul – dek utama, bahagian kaki, modul penggerudian – setiap satu ≤120 tan. Pendekatan itu membawa beberapa faedah praktikal:

• Modul bergerak dengan trak, rel atau kapal dek rata standard ke mana-mana pelabuhan dengan kren 150‑t.

• Pemasangan di tapak mengambil masa 10–15 hari menggunakan kren terapung dan sambungan bebibir berbolted (tiada kimpalan medan pada struktur utama).

• Untuk kempen berbilang perigi, anda boleh mengadakan penggerudian platform pertama manakala yang kedua dipasang berdekatan.

• Bahagian boleh ditukar ganti sepenuhnya – kaki yang rosak boleh ditukar tanpa membongkar keseluruhan platform, mengurangkan masa henti dan memanjangkan hayat perkhidmatan.

Pilihan Bahan: Bukan Sekadar Keluli, Tetapi Keluli Yang Tepat

Struktur utama menggunakan plat keluli marin CCSB (hasil ≥235MPa) dengan ketebalan rasuk utama 50mm dan ke atas. Kawasan geladak tertakluk kepada tangki lumpur berat dan beban selongsong mendapat versi ubah suai tahan haus yang menahan lelasan permukaan daripada pengendalian paip.

Perlindungan bawah air direka untuk hayat medan yang panjang. Salutan berat laut dalam serta sistem anod korban menyediakan perlindungan kakisan 15 tahun, sepadan dengan kitaran pembangunan medan biasa.

Keliatan suhu rendah terbina dalam: Plat CCSB menyalurkan tenaga hentaman ≥27J pada –20°C, membenarkan penggerudian sepanjang tahun di latitud utara (cth., musim sejuk Bohai). Sistem lumpur termasuk penebat dan pemanasan surih untuk mengekalkan kelikatan walaupun suhu ambien turun di bawah paras beku – jadi anda tidak terpaksa menggantung operasi semasa bulan paling sejuk.

Parameter Teknikal Terperinci

Senario Aplikasi

Telaga penerokaan di lembangan sempadan – Laut China Selatan / Laut China Timur, kedalaman air 50–100m, menggerudi hingga 5,000m untuk menguji takungan karbonat atau turbidit. MWD masa nyata dan log lumpur mengenal pasti zon gaji, mengurangkan larian talian wayar dan memotong masa penilaian sebanyak 30%.

Telaga pembangunan di ladang matang – Teluk Bohai / Teluk Beibu, kedalaman 10–50m, penggerudian berarah untuk menutup berbilang blok sesar dari satu lokasi. Platform ini memberikan keuntungan kecekapan 25% berbanding reka bentuk lama – tersandung lebih pantas (sambungan di bawah 2 minit) dan pengendalian paip automatik mengurangkan kerja manual.

Operasi workover dan re-entry – Derrick dan substruktur mengendalikan beban yang lebih berat untuk pemulihan tiub dan alatan memancing, menghapuskan keperluan untuk vesel workover yang berasingan.

Penyesuaian Kejuruteraan dan Sistem Sokongan Sepanjang Hayat

Menyesuaikan perkakasan platform kepada cabaran tapak tertentu dan mengekalkan kesediaan operasi memerlukan pengubahsuaian struktur yang disasarkan dan sokongan medan global:

Penyesuaian Struktur

Panjang kaki (sehingga 150 m), spud boleh menyentuh kawasan (≥80 m²), dan kapasiti mengangkat kren direka bentuk untuk memadankan kedalaman air khusus tapak, profil galas tanah dan keperluan angkat berat.

Pakej Persekitaran Teruk

Pengubahsuaian iklim sejuk menyepadukan cecair hidraulik suhu rendah, tangki terlindung, dan palung lumpur yang dipanaskan surih untuk keadaan di bawah sifar. Pakej suhu tinggi, tekanan tinggi (HTHP) menambah susunan pencegah letupan (BOP) bertetulang dan manifold pencekik/bunuh sekunder 70 MPa.

Logistik Global dan Perkhidmatan Di Tapak

Hab alat ganti serantau di Rotterdam, Singapura dan Houston menyimpan komponen haus tinggi untuk penghantaran pantas, disokong oleh penghantaran kejuruteraan di tapak dalam masa 48 jam ke lembangan luar pesisir utama.

Kesediaan Operasi

Sistem telemetri menyediakan pemantauan jarak jauh masa nyata kecondongan badan kapal dan kesihatan jacking, dipasangkan dengan latihan kru pra-spud berstruktur untuk memastikan keselamatan operasi dari hari pertama.

Soalan Lazim

S: Bagaimanakah Pelantar Penggerudian Jack Up mengendalikan penggerudian berarah apabila dasar laut tidak rata?

J: Kami menyemak laporan geoteknik tapak dan melaraskan jujukan pra-muatan untuk mengelakkan penyelesaian tidak sekata. Tin spud tapak besar mengedarkan tekanan, dan bicu pembezaan boleh mengimbangi cerun dasar laut sebelum penggerudian dimulakan.

S: Apakah yang berlaku jika pam lumpur gagal semasa menggerudi bahagian kritikal?

A: Pam siap sedia yang sama disambungkan melalui injap manifold – penukaran mengambil masa <10 minit. Kami menyimpan pelapik ganti, omboh dan injap di atas kapal, dan pemeriksaan pam bulanan dijadualkan untuk mengelakkan kegagalan mengejut.

S: Bolehkah platform beroperasi dengan kru yang berkurangan untuk tempoh yang lama?

J: Automasi meliputi kerja lukisan, meja putar dan parameter pam lumpur, membolehkan seorang penggerudi dan seorang pembantu menguruskan penggerudian biasa. Untuk perjalanan dan larian selongsong, kami mengesyorkan kru standard, tetapi reka letak mengurangkan pengendalian manual, membolehkan operasi yang cekap dengan 20–25 kakitangan.

S: Bagaimanakah kawalan telaga dipastikan di dalam zon tekanan tinggi?

J: Sistem kawalan telaga adalah bebas daripada hidraulik platform, dengan penumpuk khusus dan tindanan dua BOP (annular dan ram). Pancarongga tercekik dinilai kepada 70MPa dengan penggerak yang selamat. Ujian tekanan penuh dijalankan selepas setiap pra-beban kaki, dan prosedur kecemasan kami mengikut garis panduan bicu air dalam IADC.
