Platform Pemasangan Jack Up Wind Farm

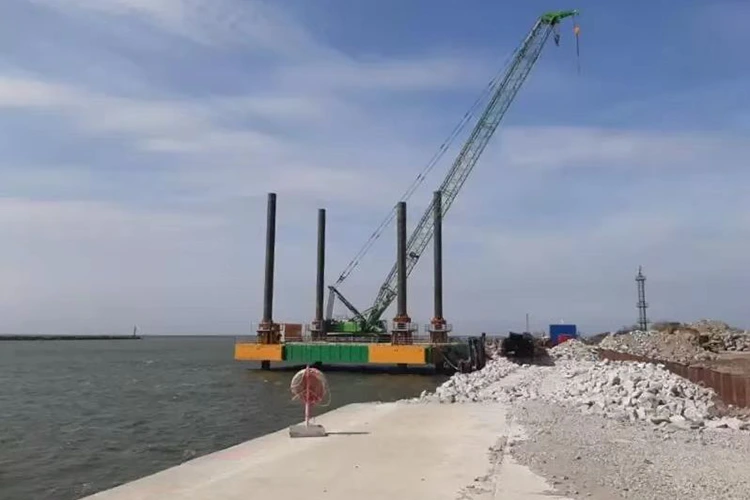

Sebagai pembekal China yang dipercayai kepada kontraktor marin global, HAIDING SHIPYARD mereka bentuk Platform Pemasangan Ladang Angin Jack Up untuk melindungi penjajaran turbin berat terhadap tindakan ombak. Kren dwi-winch 800t (±0.1m penyegerakan) berfungsi dengan hidraulik perataan automatik ±0.05° pada badan keluli CCSB untuk mengelakkan hayunan dek.

Mengapa Pemaju Angin Luar Pesisir Bergerak Jauh dari Kren Terapung?

Industri angin luar pesisir telah mempelajari pelajaran yang mahal: kapal kren terapung, sementara fleksibel dalam kedalaman air, pada asasnya dihadkan oleh gerakan yang disebabkan oleh gelombang. Kren terapung yang bergoyang-goyang dalam ombak tidak dapat mencapai penjajaran tahap milimeter yang diperlukan untuk mengawan menara-ke-nacelle. Setiap sisihan akibat gelombang menambah masa, risiko dan kos kepada proses pemasangan.

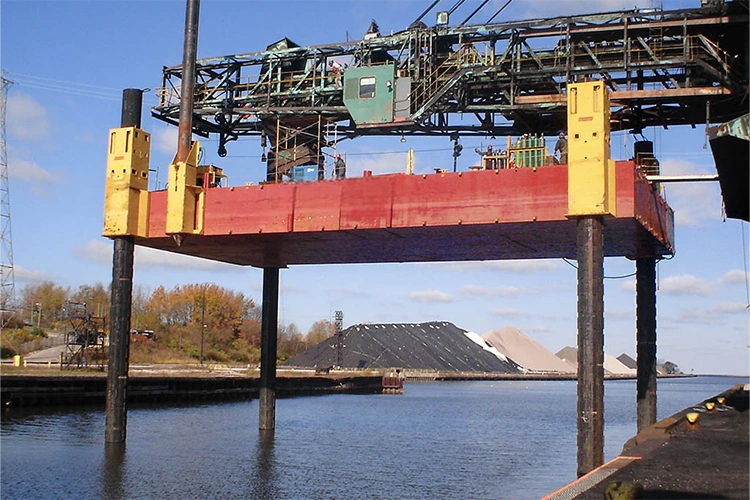

Platform Pemasangan Ladang Angin Jack Up kami menghapuskan pembolehubah ini sepenuhnya. Dengan menaikkan badan kapal di atas permukaan air pada kaki spud—ciri yang memberikan nama alternatif kepada kapal ini—platform bertukar daripada kapal yang bergerak menjadi platform kerja yang tetap dan stabil. Kestabilan ini bukan kemewahan; ia adalah prasyarat untuk memasang turbin 16MW di mana nacelle sahaja mempunyai berat melebihi 600 tan dan mesti dilabuhkan ke menara dengan sisihan sepaksi di bawah 1mm.

Satu kitaran pemasangan turbin pada platform ini ialah ≤72 jam, peningkatan kecekapan 40% berbanding operasi kren terapung tradisional. Dalam ladang angin 50 turbin, yang diterjemahkan kepada minggu penjimatan masa kapal dan berjuta-juta dalam kos sewa yang dikurangkan.

Penyepaduan Kren 800 Tan: Dibina untuk Turbin Generasi Seterusnya

Aset angkat teras platform ialah kren slewing 360° hidraulik penuh dengan kapasiti penarafan maksimum 800 tan pada radius kerja 45 meter. Cangkuk utama menyediakan ketinggian angkat ≥120 meter, dengan cangkuk tambahan mencapai ≥150 meter—pelepasan yang mencukupi untuk nasel turbin 16MW (berat ≤600 tan) dan bahagian menara 70 meter (berat bahagian tunggal ≤300 tan).

Apakah yang membezakan kren ini daripada kren luar pesisir standard?

• Kawalan segerak dwi-winchdengan ketepatan penyegerakan ±0.1m memastikan bahawa apabila mengangkat beban asimetri—seperti nacelle dengan pusat graviti mengimbangi—kedua-dua win berkilir secara serentak, menghalang hayunan beban yang boleh merosakkan menara atau menjejaskan keselamatan kakitangan.

• Penyebar khusus turbin anginmenyesuaikan diri dengan spesifikasi nacelle dan menara yang berbeza, manakala peranti bicu hidraulik menyediakan ketepatan pelarasan ±0.05m untuk penjajaran dok akhir.

• Antara muka perataan laserbekerja dengan sistem meratakan platform untuk memastikan ralat mendatar atas asas cerucuk ≤0.1°, menghapuskan keperluan untuk kerja semula yang mahal semasa pemasangan turbin.

Kren itu bukan renungan yang dipasang pada tongkang; ia disepadukan sepenuhnya ke dalam reka bentuk struktur platform, dengan kawasan tapak kren direka bentuk untuk beban dek ≥150kN/㎡ dan titik pemantauan tegasan (tegasan plat keluli CCSB ≤200MPa) menyediakan data masa nyata tentang integriti struktur semasa lif berat.

Apa yang Berlaku Apabila Platform Tidak Boleh Kekal Tahap?

Inilah soalan yang membuatkan pengurus projek terjaga pada waktu malam. Platform yang hanyut di luar paras semasa lif nacelle 600 tan mewujudkan risiko kegagalan melata: jejari beban kren berubah, menara mungkin dilanggar, dan keseluruhan lif boleh dibatalkan, membazirkan masa kapal yang mahal.

Platform Pemasangan Ladang Angin Jack Up menangani perkara ini dengan penderia kecondongan tiga paksi (ketepatan ±0.02°) yang dipasangkan dengan sistem kedudukan dwi GPS+Beidou (ketepatan kedudukan ≤0.5m). Sebelum setiap angkat, platform secara automatik meratakan dirinya dalam ±0.05°. Semasa lif, sistem secara berterusan mengimbangi sebarang kecondongan platform yang disebabkan oleh tindakan angin dan ombak (kelajuan pampasan ≤0.1m/min), memastikan sisihan kedudukan angkat enjin utama kekal ≤0.5m.

Pemantauan beban dinamik menyediakan lapisan keselamatan tambahan. Penderia beban ketepatan tinggi (ketepatan ±1%) dan pengehad tork memantau berat angkat dan tork dalam masa nyata. Sistem secara automatik akan menggera apabila beban menghampiri 90% daripada kapasiti undian dan menghentikan operasi secara paksa jika nilai undian melebihi. Ini bukan ciri keselamatan teori—ia adalah failsafe berwayar keras yang telah menghalang insiden beban berlebihan yang tidak terkira banyaknya dalam operasi luar pesisir.

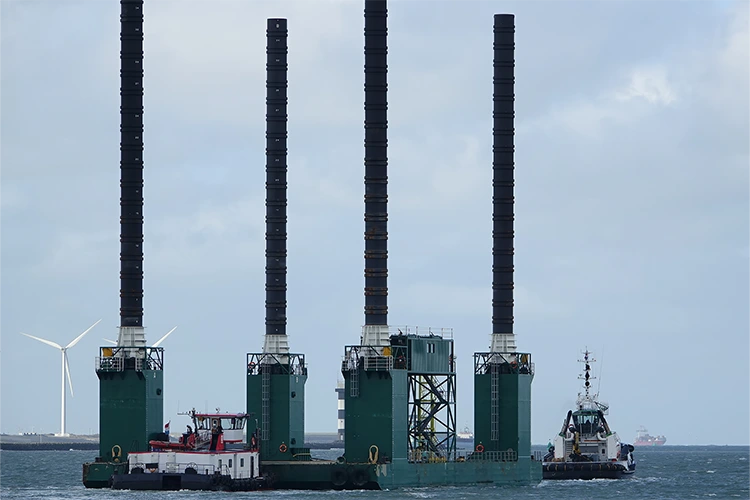

Dari Lantai Kilang ke Ladang Angin: Kelebihan Pengangkutan Modular

Salah satu cabaran yang paling diabaikan dalam angin luar pesisir bukanlah pemasangan—ia membawa platform pemasangan ke tapak di tempat pertama. Kapal pemasangan turbin angin tradisional (WTIV) ialah badan kapal yang besar, satu keping yang memerlukan pelabuhan air dalam dan dok kering khusus untuk pembinaan dan penyelenggaraan.

Platform Pemasangan Ladang Angin Jack Up ini mengambil pendekatan yang berbeza. Strukturnya dibahagikan kepada 7 hingga 9 bahagian (platform utama, bahagian kaki spud, modul kren), dengan setiap bahagian dikimpal daripada plat keluli CCSB dan beratnya tidak melebihi 150 tan. Reka bentuk modular ini membolehkan:

• Pengangkutan jalan raya dan rel: Bahagian boleh diangkut trak atau rel ke tempat pemasangan pedalaman, menghapuskan keperluan untuk akses pelabuhan air dalam semasa pembuatan.

• Penghantaran global: Bahagian diangkut melalui kapal separa tenggelam dan tongkang lautan ke tapak projek di seluruh dunia.

• Pemasangan di tapak: Bebibir dan bolt prategasan melengkapkan pemasangan dalam masa 12 hingga 18 hari menggunakan kren terapung marin—30% lebih pantas daripada kitaran penggunaan WTIV tradisional.

Untuk projek di lokasi atau wilayah terpencil tanpa infrastruktur luar pesisir yang mantap, pendekatan modular ini mengubah apa yang pernah menjadi mimpi ngeri logistik kepada proses yang boleh diurus dan boleh diramal.

Dibina untuk Menahan: Keluli CCSB dan Ketahanan Laut Dalam

Struktur utama Platform Pemasangan Ladang Angin Jack Up dibuat daripada plat keluli marin CCSB, bahan yang diperakui oleh China Classification Society (CCS) untuk aplikasi luar pesisir. Dengan kekuatan hasil ≥235MPa dan kekuatan tegangan 400–520MPa, keluli CCSB memberikan ketegaran struktur yang diperlukan untuk operasi angkat berat sambil mengekalkan kemuluran untuk rintangan hentaman.

Parameter Teknikal Terperinci

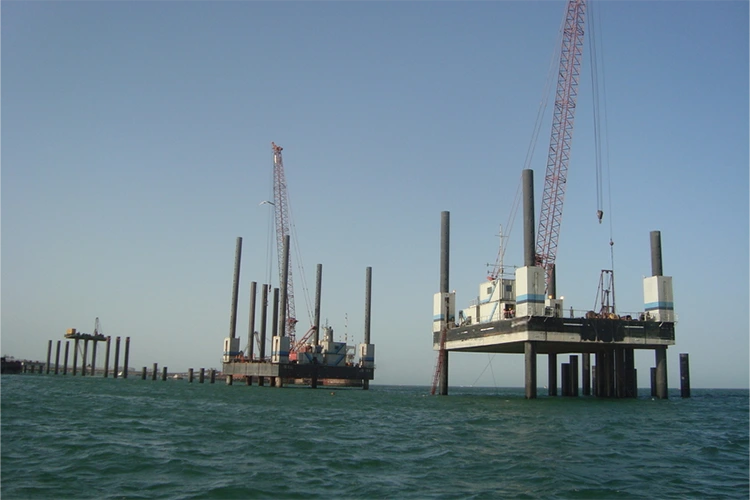

Di mana Platform Ini Menyampaikan Hasil?

Meratakan Asas dan Grouting

Selepas pemacu cerucuk, sistem perataan platform melaraskan asas kepada ralat ±0.1°. Kapasiti galas beban stabil plat keluli dek CCSB menyokong peralatan grouting 200 tan untuk operasi lanjutan, memastikan kekuatan asas memenuhi spesifikasi reka bentuk.

Pemasangan Nacelle 16MW

Di ladang angin Laut China Selatan dengan kedalaman air 80–100m, platform mengangkat nasel turbin 16MW seberat 550–600 tan. Ketinggian angkat ≥120m cangkuk utama, digabungkan dengan peranti bicu hidraulik (ketepatan pelarasan ±0.05m), membolehkan dok nacelle-to-tower yang tepat. Kitaran pemasangan nacelle tunggal: ≤36 jam—40% lebih cekap daripada kapal kren terapung.

Sokongan Operasi dan Penyelenggaraan Angin Luar Pesisir

Platform Pemasangan Ladang Angin Jack Up berfungsi sebagai pangkalan O&M angin luar pesisir sementara, menyimpan bahan guna guna penyelenggaraan (minyak pelincir, alatan) dan bekalan harian. Kren memindahkan bahan ke platform turbin individu, mengurangkan bilangan perjalanan kapal penyelenggaraan dan meningkatkan kecekapan O&M—terutamanya berharga untuk ladang angin laut dalam yang terpencil.

Penyesuaian dan Perkhidmatan Nilai Tambah

Penyesuaian Parameter dan Fungsi

Laraskan panjang kaki spud (sehingga 150m) dan konfigurasi kren berdasarkan kedalaman air ladang angin (cth., naik taraf kepada kren kelas 1,000 tan untuk turbin 20MW)

Untuk kawasan kutub: tebalkan plat keluli CCSB kepada 70mm, tambah lapisan penebat, tingkatkan sistem hidraulik untuk keupayaan mula -30℃

Untuk kawasan suhu tinggi dan kelembapan tinggi: optimumkan salutan anti-karat dengan penambahan lapisan graphene

Perkhidmatan Nilai Tambah

Pensijilan bahan plat keluli CCSB (mematuhi spesifikasi keluli marin CCS)

Pensijilan klasifikasi platform (ABS/CCS/DNV) dan permit operasi pemasangan kuasa angin

Sokongan teknikal pemasangan kuasa angin (reka bentuk pelan angkat, simulasi dok peralatan)

Perkhidmatan "platform + pemasangan + O&M" bersepadu dengan kerjasama pembangun kuasa angin

Soalan Lazim

S: Apakah kelajuan angin maksimum dan keadaan laut di mana platform boleh beroperasi dengan selamat?

J: Platform direka bentuk untuk rintangan angin sehingga Gred 12 apabila dalam kedudukan dinaikkan dengan kren dalam mod penguncian kalis angin. Bagaimanapun, pemasangan turbin angin luar pesisir pada masa ini dijalankan dalam keadaan cuaca yang tidak berbahaya kerana risiko hentaman kaki jack-up dengan dasar laut semasa fasa set-down. Untuk projek tertentu, kami menjalankan penilaian khusus tapak mengikut piawaian DNV dan ISO 19905-1 untuk menentukan had cuaca operasi berdasarkan keadaan dasar laut dan corak ribut.

S: Bagaimanakah platform diangkut jika tapak projek tidak mempunyai akses pelabuhan air dalam?

J: Platform Pemasangan Ladang Angin Jack Up dibahagikan kepada 7–9 bahagian dengan berat satu bahagian maksimum ≤150 tan. Bahagian boleh diangkut melalui jalan raya (trak), kereta api (kereta api), atau laut (kapal separa tenggelam dan tongkang laut). Pemasangan di tapak menggunakan bebibir dan bolt prategasan mengambil masa 12–18 hari. Pendekatan modular ini menghapuskan keperluan untuk akses pelabuhan laut dalam semasa pembuatan dan membolehkan penghantaran ke hampir mana-mana tapak projek pantai di seluruh dunia.

S: Apakah penyelenggaraan yang diperlukan untuk kaki spud dalam persekitaran laut dalam?

A: Rak kaki spud dipadamkan dan dibajakan plat keluli CCSB dengan kekerasan ≥200HB, memberikan hayat perkhidmatan selama 25 tahun dalam persekitaran laut dalam. Kos penyelenggaraan tahunan adalah 25% lebih rendah daripada kapal pemasangan tradisional. Struktur bawah air mendapat manfaat daripada salutan anti-karat berat laut dalam serta perlindungan katodik, memberikan hayat kakisan selama 15 tahun. Kami mengesyorkan pemeriksaan tahunan dengan pemeriksaan jarak jauh suku tahunan sebagai sebahagian daripada program penyelenggaraan kitaran hayat penuh kami.

S: Bolehkah platform disesuaikan untuk turbin yang lebih besar daripada 16MW?

A: Ya. Walaupun konfigurasi standard menyokong turbin 16MW (nacelle ≤600 tan, bahagian menara ≤300 tan), kami menawarkan peningkatan kren sehingga 1,000 tan untuk menampung turbin 20MW dan lebih besar. Reka bentuk modular platform membolehkan penggantian modul kren tanpa pengubahsuaian struktur pada badan kapal utama. Kami telah berjaya menyampaikan konfigurasi tersuai untuk pelanggan dengan keperluan turbin khusus—hubungi pasukan kejuruteraan kami dengan spesifikasi projek anda.
