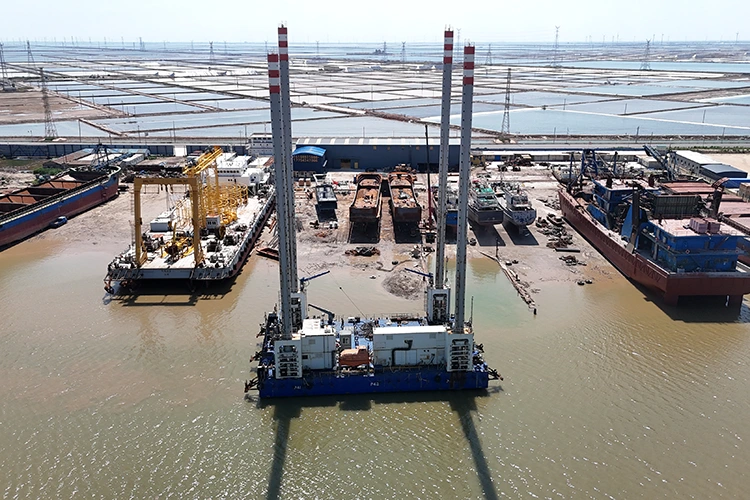

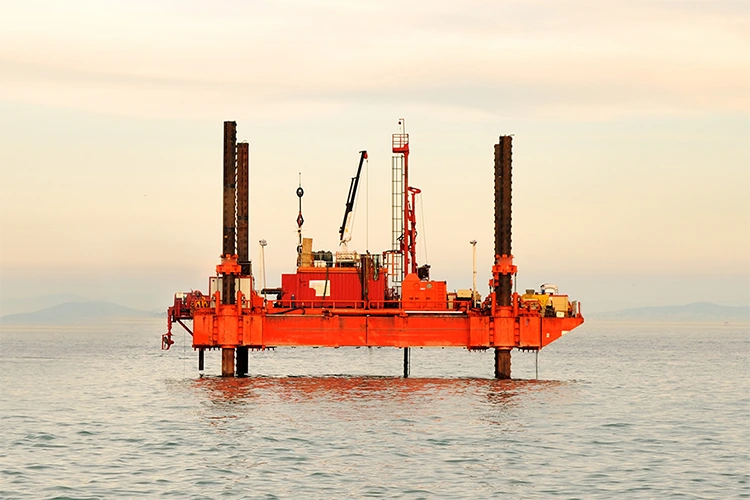

Platform Kerja Jack Up

Penyewaan tongkang berasingan untuk setiap fasa projek meningkatkan kadar harian dan menyukarkan logistik luar pesisir. Diperolehi terus daripada kemudahan pembekal Platform Kerja HAIDING SHIPYARD Jack Up China, sistem peningkatan kendiri ini menghapuskan lebihan armada menggunakan kunci dek piawai. Operator menukar modul berfungsi pada satu badan kapal yang stabil untuk menyokong cerucuk, pementasan dan grouting dengan satu aset.

Masalah Pengurus Projek: Aset Yang Hanya Berfungsi Satu Minggu Sebulan

Anda mempunyai program pembinaan luar pesisir selama 12 bulan. Tongkang kren sibuk selama empat bulan. Selebihnya, sama ada menunggu bahan, menunggu cuaca, atau menunggu pakej kerja seterusnya. Tetapi anda masih membayar kadar sewa — selalunya $50,000–80,000 sehari.

Platform kerja mengubah aritmetik itu:

Setiap suis Jack Up Working Platform mengambil masa dua hari. Alternatifnya - menyimpan tongkang berasingan, kapal kren, dan apungan penginapan di tapak - akan menelan kos tiga kali lebih banyak dan mengikat tiga kali koordinasi marin.

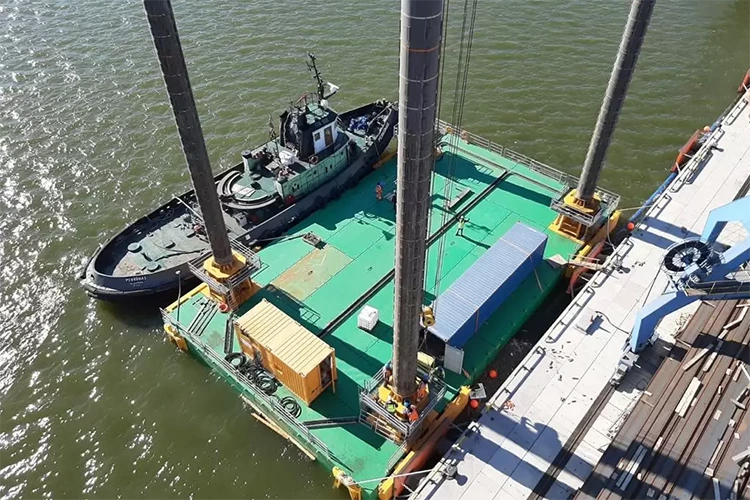

Maksud "Penukaran Modul" Sebenarnya Pada Dek

Antara muka modul bukanlah teka-teki kejuruteraan yang rumit. Kunci hidraulik mengaitkan bingkai asas modul dengan dek platform. Kren standard mengangkat modul, meletakkan yang seterusnya ke bawah, dan kunci terlibat. Tiada kimpalan. Tiada pengisaran. Tiada pensijilan semula struktur antara swap.

Tiga modul teras meliputi 90% daripada keperluan projek luar pesisir:

Pemalam tambahan termasuk kabin kediaman (20 hingga 50 orang), kabin penjana (500 hingga 1000 kW), dan kabin penyelidikan dengan peralatan pemantauan kualiti air dan meteorologi. Ini bukan pemasangan kekal — ia datang dan pergi mengikut ketetapan kerja.

Kedudukan dan Meratakan: Perbezaan Antara "Cukup Dekat" dan "Tepat"

Lif kren tidak memerlukan ketepatan milimeter. Grouting konkrit tidak. Platform ini menggunakan penderia kecondongan dwi-paksi (ketepatan ±0.05°) dan sistem penentududukan GPS+Beidou (ketepatan mendatar ≤1m). Perataan automatik menahan kecondongan dek kepada ±0.1°. Apabila anda menuang penutup grout berdiameter 2 meter, 0.1° itu diterjemahkan kepada kurang daripada 2mm cerun merentasi kawasan tuangan — dalam spesifikasi yang ditetapkan.

Untuk kerja mengimpal, Platform Kerja Jack Up HAIDING SHIPYARD menambahkan kaki sokongan yang boleh ditarik balik di lokasi modul. Setiap kaki menolak ke bawah dengan daya ≥300kN, menahan geladak pada badan kapal dan mengasingkan permukaan kerja daripada sebarang lentur badan kapal yang disebabkan oleh hayunan kren atau beban ombak. Ketegakan kimpalan kekal di bawah 1mm pada jahitan kimpalan 3 meter, yang bermaksud lebih sedikit penolakan NDT dan kurang kerja semula.

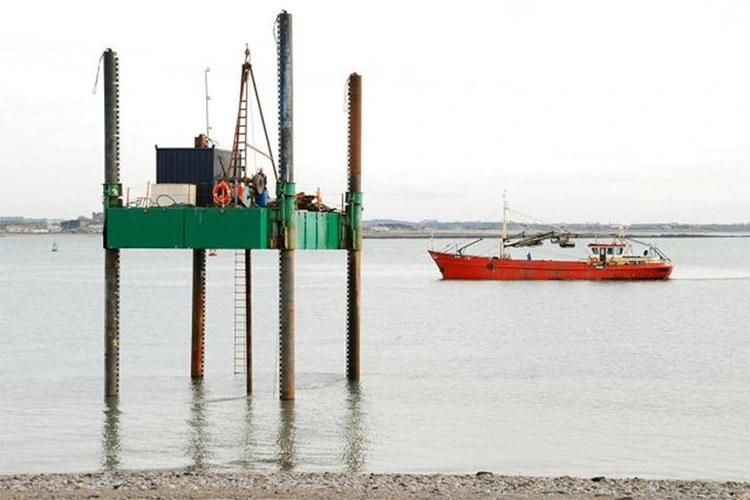

Kaki Yang Tidak Melawan Dasar Laut

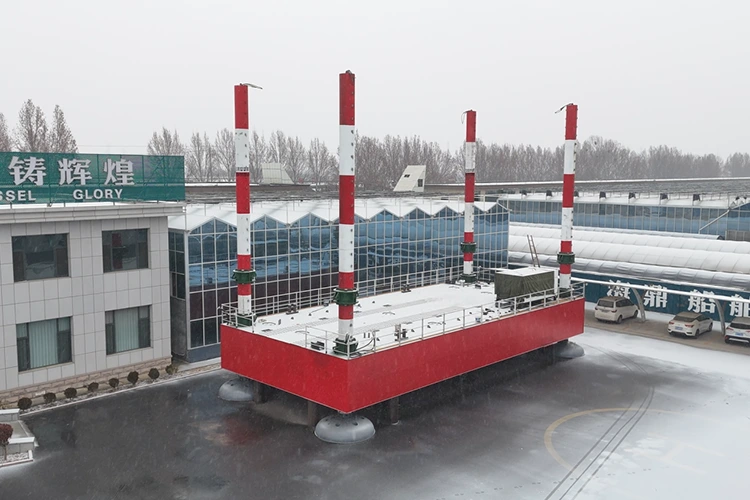

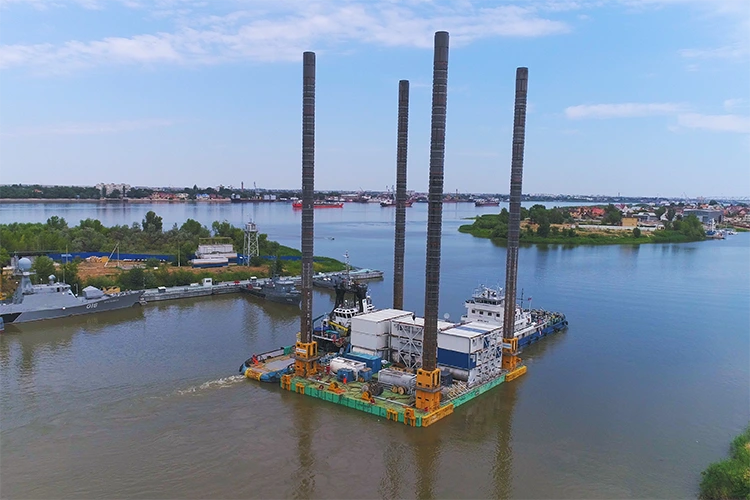

Tiga atau empat kaki jenis kekuda (diameter 2.5 hingga 3.0meter, keluli CCSB) — bilangannya bergantung pada keperluan kestabilan dan pengagihan muatan. Panjang kaki dipotong mengikut pesanan:

Tin spud boleh dikembangkan, kawasan sesentuh ≥60m², dan kami mensaizkannya mengikut laporan geoteknik. Tanah liat lembut mendapat jejak yang lebih besar; pasir kaku mendapat penembusan yang lebih dalam. Rak kaki dipadamkan dan dibakar kepada ≥200HB, yang memberikan 20 tahun hayat perkhidmatan dalam air masin sebelum rak memerlukan kerja semula yang besar.

Kelajuan mengangkat adalah 0.3–0.5m/min di bawah beban penuh — cukup pantas untuk membersihkan ribut secara tiba-tiba, cukup perlahan untuk mengelakkan kejutan hidraulik dalam sistem bicu. Penarafan angin ialah Gred11, dengan toleransi gelombang sehingga 5meter dan kelajuan arus sehingga 2 knot. Ini bukan had teori; mereka telah diperhatikan semasa operasi monsun di Laut China Selatan dan sokongan penggerudian musim sejuk di Teluk Bohai.

Bagaimanakah Modul 100-Tan Bergerak Dari Halaman ke Tapak Tanpa Kapal Angkat Berat?

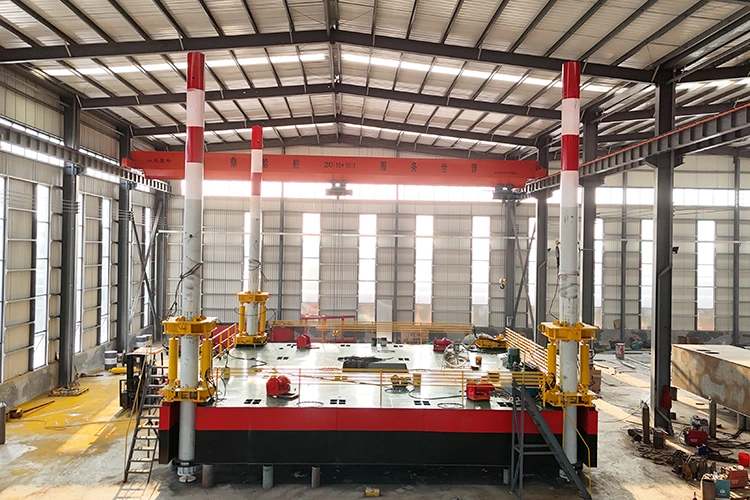

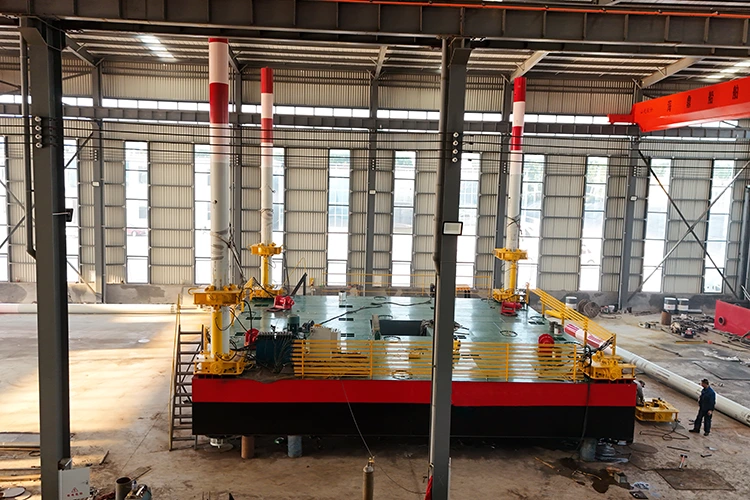

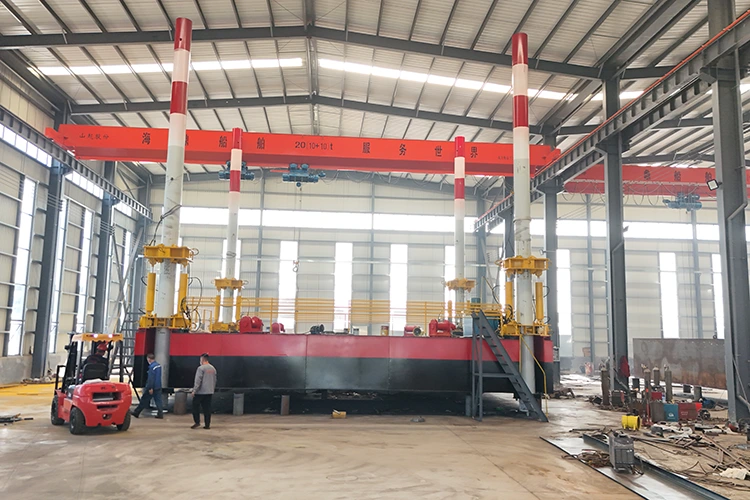

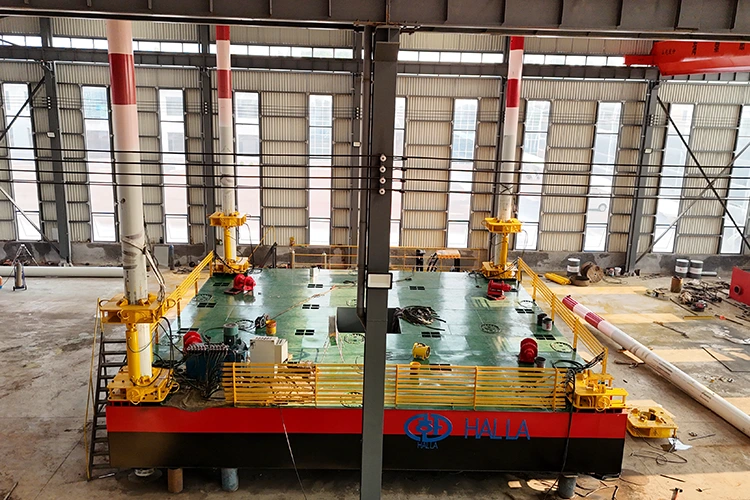

Platform Kerja Jack Up dibuat dalam 5 hingga 7 bahagian. Berat bahagian tunggal maksimum ialah 100 tan, yang berada dalam kapasiti angkat kebanyakan kren pelabuhan dan kapal angkat berat standard. Bahagian ini bergerak dengan trak, kereta api, atau tongkang lautan — tiada permit khas, tiada konvoi diiringi.

Pemasangan di tapak menggunakan sambungan bebibir dengan bolt prategasan. Kimpalan hanya diperlukan untuk item bukan struktur seperti pegangan tangan dan dulang kabel. Kren terapung menetapkan setiap bahagian pada tempatnya, dan krew pemasangan memusingkan bolt mengikut spesifikasi. Jumlah masa dari ketibaan bahagian ke platform yang direka sepenuhnya: 8 hingga 12 hari. Berbanding dengan jack-up integral tradisional, yang ditarik keluar dari halaman dan selalunya memerlukan 15–20 hari pengancing laut dan pentauliahan selepas ketibaan, kaedah ini menjimatkan 40% daripada tetingkap penggunaan.

Keluli CCSB: Bukan Spesifikasi, Keperluan

Plat keluli marin CCSB adalah standard bahan untuk keseluruhan struktur utama. Rasuk utama adalah ≥40mm tebal, kekuatan hasil ≥235MPa. Penyaduran dek di kawasan modul ialah varian tahan haus (≥30mm) yang mengendalikan lelasan peralatan yang dikesan dan kargo gelongsor.

Perlindungan kakisan adalah dua lapisan: salutan berat laut dalam pada semua struktur di atas air, serta sistem anod korban untuk komponen bawah air. Digabungkan, mereka memberikan perlindungan selama 15 tahun sebelum campur tangan dok kering utama yang pertama. Untuk persekitaran suhu rendah, plat CCSB diuji kesan kepada 27J pada –20°C, yang meliputi operasi musim sejuk di Laut Bohai dan kawasan air sejuk yang serupa.

Parameter Teknikal Terperinci

Di manakah Konsep Dek Modular Terbukti Berbaloi?

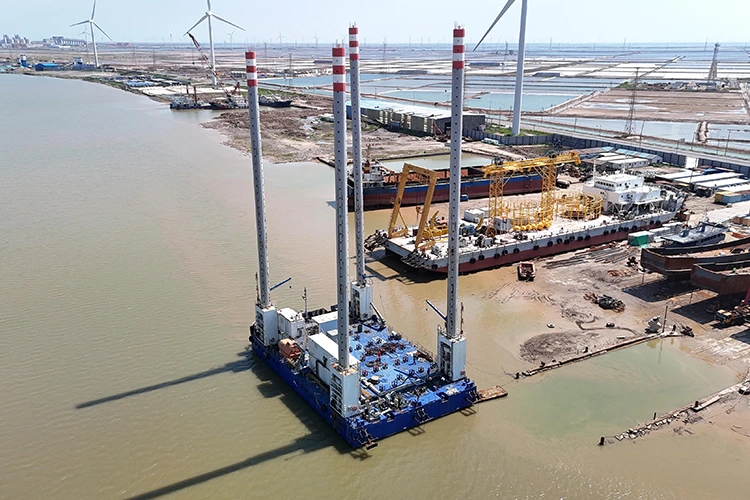

Sokongan pembinaan ladang angin — Pantai Jiangsu dan Fujian. Peringkat satu: modul angkat untuk kedudukan cerucuk. Peringkat dua: modul pembinaan untuk grouting di sekitar asas. Platform Kerja Jack Up HAIDING SHIPYARD kekal di lokasi selama enam bulan, menukar modul dua kali, tanpa meninggalkan tapak. Kerataan penuangan dipegang pada ±0.3m merentasi penutup grout sepanjang 50 meter.

Sokongan lintasan saluran paip — Selat Qiongzhou. Modul pengangkat (kren 100‑tan) dan modul storan (pegangan 500m³) bahagian paip bersalut berperingkat untuk kapal awam. Ketepatan kedudukan platform mengekalkan titik penyerahan paip dalam jarak 0.5m dari tanjakan, mengurangkan masa menunggu kapal awam sebanyak satu pertiga.

Tindakan kecemasan tumpahan minyak — Teluk Bohai. Platform digunakan dalam masa 12 hari dari bahagian stok. Dilengkapi dengan skimmer minyak dan tangki simpanan, serta kabin tempat tinggal untuk kru tindak balas. Penarafan angin gred11 membenarkan penyimpangan berterusan melalui tempoh ribut dua minggu yang menyebabkan semua kapal tindak balas lain dibumikan.

Sokongan pembaikan platform — Laut China Timur. Modul penyelenggaraan dengan alat hidraulik dan peralatan ujian. Geladak tegar platform (kaki sokongan boleh ditarik disambungkan) membenarkan kerja penjajaran ketepatan pada modul yang rosak, manakala tempat tinggal mengekalkan krew pembaikan di tapak untuk keseluruhan kerja 18 hari.

Pilihan Penyesuaian

Panjang kaki dan saiz tin spud dipadankan dengan dasar laut dan kedalaman air anda. Untuk keadaan kutub atau musim sejuk, kami menambah pemanas bendalir hidraulik dan penebat dek. Untuk persekitaran tropika, kami menaik taraf salutan dengan lapisan graphene yang menentang UV dan kelembapan yang tinggi.

Kami mengendalikan pensijilan bahan CCSB, pengelasan ABS/CCS/DNV dan menyediakan operator set penuh carta beban dan pengiraan kestabilan untuk setiap konfigurasi modul. Jika projek anda memerlukan modul tersuai — pakej ujian telaga, sistem sokongan menyelam atau kren dengan ledakan yang lebih panjang — kami boleh merekayasa antara muka dan membekalkan modul sebagai tambahan turnkey.

Soalan Lazim

S: Bolehkah platform beroperasi dengan modul yang telah kita miliki daripada pembekal lain?

J: Ya, dengan syarat bingkai asas modul sepadan dengan dimensi antara muka standard kami dan pusat gravitinya berada dalam sampul yang dibenarkan. Kami boleh membekalkan lukisan antara muka dan corak bolt supaya fabrikasi anda boleh membina tapak yang serasi. Kami memerlukan semakan struktur pengagihan berat modul dan ciri beban dinamik sebelum pemasangan.

S: Apakah masa pusing ganti biasa antara pertukaran modul?

J: Prosedur standard — kren modul mati, letakkan yang seterusnya, pasangkan kunci hidraulik, dan ujian fungsi lengkap — mengambil masa ≤48jam. Kami telah melakukannya dalam masa 36 jam dengan dek yang disediakan dan kren terapung berdiri di situ. Bahagian terpanjang biasanya ujian berfungsi, bukan pertukaran fizikal.

S: Bagaimanakah platform mengekalkan kestabilan apabila modul berat ditanggalkan?

J: Kaki spud kekal di dasar laut sepanjang pertukaran. Jumlah berat platform berubah, tetapi dek kekal pada ketinggian yang sama. Pengiraan kestabilan kami untuk Jack Up Working Platform akaun untuk kombinasi modul yang paling ringan dan berat, dan sistem meratakan melaraskan tekanan kaki dalam masa nyata untuk menahan kecondongan ±0.1° tanpa mengira anjakan beban.

S: Adakah platform sesuai untuk penggunaan jangka panjang di satu lokasi, atau adakah ia direka untuk pergerakan yang kerap?

A: Kedua-duanya. Rak kaki dan sistem bicu Jack Up Working Platform dinilaikan untuk penggunaan kitaran selama 20 tahun. Untuk projek yang kekal di satu lokasi untuk beberapa musim, kami mengesyorkan pemeriksaan tahunan rak kaki dan sentuhan salutan. Untuk projek yang bergerak setiap beberapa minggu, kelajuan angkat 0.3‑0.5m/min membolehkan penempatan semula yang cekap tanpa menyebabkan kehausan berlebihan pada gear bicu.
