Apabila projek angin luar pesisir menuntut pengangkatan berat, penjajaran turbin yang tepat, dan operasi yang boleh dipercayai dalam persekitaran marin yang mencabar,Platform Pemasangan Jack Up Wind FarmdaripadaLAMAN KAPAL HAIDINGmenyediakan penyelesaian yang dibina khas. Direka bentuk untuk turbin luar pesisir yang besar 16MW dan ke atas, platform pemasangan tugas berat ini menggabungkan kren slewing kelas 800 tan, meratakan hidraulik automatik, pengangkutan modular dan pembinaan marin yang teguh untuk menyokong pemasangan ladang angin yang cekap dari air cetek ke dalam.
Memandangkan turbin angin luar pesisir terus meningkat dalam saiz dan kapasiti, kontraktor pemasangan memerlukan platform yang mampu mengendalikan nacelles yang lebih berat, menara yang lebih tinggi, komponen yang lebih besar, dan keadaan marin yang semakin menuntut. Platform Pemasangan Ladang Angin Jack Up menangani cabaran ini dengan meninggikan dek kerjanya di atas permukaan laut pada kaki spud, mewujudkan persekitaran kerja yang stabil untuk mengangkat berat dan pemasangan ketepatan.
Penyelesaian HAIDING SHIPYARD direka untuk lebih kurang 3–100 meter kedalaman air, dengan panjang kaki spud sehingga 150 meter, jumlah kapasiti beban platform sehingga 3,000 tan, dan kren slewing 800-tan 360° bersepadu. Sistem perataan hidraulik automatiknya boleh mencapai ketepatan perataan kira-kira ±0.05°, manakala pembinaan modular membolehkan komponen utama diangkut dan dipasang berhampiran dengan tapak projek.
Jadual Kandungan
- Mengapa Pemasangan Angin Luar Pesisir Menjadi Lebih Mencabar?
- Apakah Platform Pemasangan Ladang Angin Jack Up?
- Apakah Ciri Utama Platform?
- Apakah Parameter Teknikal Utama?
- Mengapa Pilih Platform Jack Up Daripada Kren Terapung?
- Di Mana Platform Boleh Digunakan?
- Bagaimanakah Pembinaan Modular Meningkatkan Logistik Projek?
- Bagaimanakah Platform Meningkatkan Keselamatan Mengangkat Luar Pesisir?
- Apa yang Perlu Dipertimbangkan oleh Pembeli Sebelum Memilih Platform?
- Soalan Lazim
- Kesimpulan
Mengapa Pemasangan Angin Luar Pesisir Menjadi Lebih Mencabar?
Perkembangan pesat tenaga angin luar pesisir telah memperkenalkan turbin generasi baharu dengan kapasiti penjanaan yang jauh lebih tinggi. Turbin yang lebih besar memerlukan nasel yang lebih berat, bilah yang lebih panjang, menara yang lebih tinggi dan prosedur pemasangan yang lebih mencabar.
Kaedah pemasangan luar pesisir tradisional boleh menjadi semakin sukar apabila pergerakan kapal yang disebabkan oleh gelombang menjejaskan ketepatan mengangkat. Semasa lif berat, walaupun pergerakan dek yang agak kecil boleh menyukarkan penjajaran bahagian menara, kedudukan nacelle, kerja asas dan pengendalian komponen.
Di sinilah platform pemasangan yang menaikkan sendiri menawarkan kelebihan kejuruteraan utama. Daripada terus melakukan lif berat dari geladak terapung, platform boleh meletakkan dirinya di tapak kerja, menggunakan kaki tonjolannya, meninggikan badan kapal di atas air dan mewujudkan persekitaran kerja yang agak stabil.
- Mengurangkan pengaruh daripada pergerakan kapal akibat gelombang semasa mengangkat
- Kestabilan kerja yang lebih baik untuk komponen turbin besar
- Kapasiti angkat yang lebih besar untuk turbin generasi akan datang
- Meratakan platform yang tepat untuk pemasangan turbin
- Kebolehsuaian kepada kedalaman air luar pesisir yang berbeza

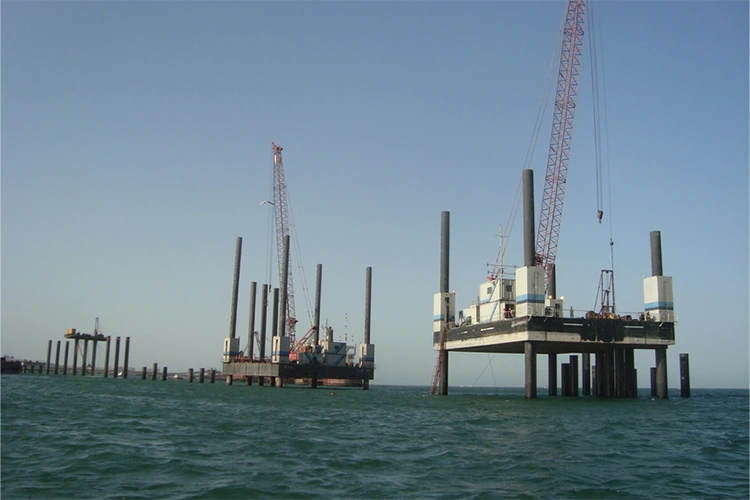

Apakah Platform Pemasangan Ladang Angin Jack Up?
A Platform Pemasangan Jack Up Wind Farmialah platform pembinaan luar pesisir khusus yang direka untuk menyokong pemasangan turbin angin, operasi berkaitan asas, mengangkat berat dan aktiviti penyelenggaraan luar pesisir terpilih.
Tidak seperti kapal terapung konvensional, platform menggunakan kaki spud bergerak menegak untuk mewujudkan sambungan yang stabil dengan dasar laut. Peralatan mengangkat hidraulik menaikkan dek kerja di atas permukaan air selepas kedudukan. Konfigurasi ini membolehkan operasi mengangkat berat berlaku dari pangkalan kerja yang lebih stabil.
Untuk projek angin luar pesisir berskala besar, platform boleh menyepadukan beberapa sistem kritikal ke dalam satu unit kerja, termasuk:
- Kren slewing 360° tugas berat
- Sistem meratakan platform hidraulik
- Kaki spud dan sistem bicu
- Peralatan pengendalian komponen turbin angin
- Peralatan sokongan meratakan asas dan grouting
- Sistem pemantauan beban dan kedudukan masa nyata
- Sistem kuasa dan pengangkat kecemasan
Apakah Ciri Utama Platform?
1. Keupayaan Mengangkat Berat Kelas 800 Tan
Kren slewing 360° bersepadu direka untuk menuntut operasi pengangkatan luar pesisir, dengan kapasiti undian sehingga 800 tan dan jejari kerja maksimum kira-kira 45 meter. Ketinggian angkat cangkuk utama boleh mencapai sekurang-kurangnya 120 meter, manakala cangkuk tambahan boleh mencapai sekurang-kurangnya 150 meter.
Konfigurasi ini menjadikan platform sesuai untuk mengendalikan komponen turbin yang besar, termasuk nacelles dengan berat sehingga lebih kurang 600 tan dan bahagian menara individu dengan berat sehingga lebih kurang 300 tan.
2. Meratakan Hidraulik Automatik
Ketepatan adalah penting apabila menyambungkan komponen turbin angin utama. Sistem perataan hidraulik bersepadu direka bentuk untuk mengekalkan penjajaran platform secara automatik, dengan ketepatan perataan yang dinyatakan kira-kira ±0.05°.
Ini membantu mewujudkan persekitaran kerja yang lebih terkawal untuk pemasangan menara, pengangkatan nacelle, operasi asas dan prosedur sensitif ketepatan yang lain.
3. Pembinaan Keluli Marin Bertugas Berat
Struktur utama menggunakan plat keluli marin CCSB, manakala dek boleh menggabungkan keluli marin diubah suai tahan haus. Ketebalan rasuk galas beban utama ditentukan tidak kurang daripada 60 mm, dengan kekuatan hasil sekurang-kurangnya 235 MPa.
4. Reka Bentuk Modular dan Boleh Diangkut
Platform boleh dibahagikan kepada beberapa bahagian yang boleh diangkut. Pendekatan ini boleh memudahkan pengangkutan ke kawasan di mana infrastruktur pembinaan kapal berskala besar konvensional atau kemudahan pembinaan air dalam mungkin terhad.
5. Sistem Pemantauan dan Kecemasan Masa Nyata
Pengangkatan berat luar pesisir memerlukan pemantauan berterusan. Platform ini menggabungkan fungsi pemantauan untuk tahap platform, beban mengangkat, kelajuan angin dan kedudukan. Penjana kecemasan, peralatan mengangkat manual dan perlindungan anti-jatuh kren menyediakan perlindungan operasi tambahan.
Apakah Parameter Teknikal Utama?
Jadual berikut meringkaskan spesifikasi utama yang dikaitkan dengan Platform Pemasangan Ladang Angin HAIDING SIPYARD Jack Up.
| Kategori Parameter | Parameter Teknikal | Spesifikasi |
|---|---|---|
| Dimensi Platform | Jumlah Panjang | Kira-kira 80–100 m |
| Dimensi Platform | Jumlah Lebar | Kira-kira 30–35 m |
| Kedalaman Platform | Kedalaman Struktur | Kira-kira 7.0–8.0 m |
| Kaki Spud | Kuantiti / Jenis | 4 / Jenis kekuda |
| Kaki Spud | Panjang Kaki | 50–150 m |
| Kedalaman Air | Julat Berkenaan | Kira-kira 3–100 m |
| Kren | Kapasiti Dinilai | Sehingga 800 tan |
| Kren | Jejari Kerja | Sehingga kira-kira 45 m |
| Kren | Ketinggian Cangkuk Utama | ≥120 m |
| Kren | Ketinggian Cangkuk Bantu | ≥150 m |
| Beban Platform | Jumlah Kapasiti Muatan | Sehingga 3,000 tan |
| Meratakan | Ketepatan Meratakan Automatik | Kira-kira ±0.05° |
| Bahan | Keluli Struktur Utama | Plat keluli marin CCSB |
| Keselamatan | Penjana Kecemasan | 500 kW |
| Perlindungan Kakisan | Perlindungan Bawah Air | Salutan tugas berat + perlindungan katodik |
| Pensijilan | Klasifikasi Berkenaan | Pensijilan platform marin ABS / CCS / DNV |
Nota: Konfigurasi platform sebenar, kapasiti angkat, panjang kaki, dimensi dan keperluan pensijilan hendaklah disahkan mengikut projek ladang angin tertentu, model turbin, keadaan dasar laut dan peraturan marin yang berkenaan.
Mengapa Pilih Platform Jack Up Daripada Kren Terapung?
Kapal kren terapung memberikan mobiliti yang sangat baik, tetapi sifat terapungnya bermakna pergerakan dek boleh dipengaruhi oleh ombak, angin dan arus. Untuk komponen turbin yang besar, pergerakan ini boleh meningkatkan kerumitan operasi mengangkat ketepatan.
Konfigurasi jack-up menyediakan prinsip operasi yang berbeza. Setelah platform diposisikan dan dinaikkan, geladak yang berfungsi disokong melalui kaki spudnya daripada terus terapung di permukaan laut.
| Pertimbangan | Platform Pemasangan Jack-Up | Kren Terapung Konvensional |
|---|---|---|
| Kestabilan Kerja | Kestabilan tinggi selepas bicu | Tertakluk kepada pergerakan kapal |
| Mengangkat Komponen Berat | Direka untuk komponen turbin besar | Sangat bergantung pada spesifikasi kapal |
| Meratakan Platform | Sistem meratakan hidraulik | Pampasan dinamik mungkin diperlukan |
| Pemasangan Turbin Besar | Sangat sesuai untuk mengangkat berat dengan kedudukan tetap | Berpotensi lebih sensitif kepada keadaan laut |
| mobiliti | Memerlukan penempatan semula dan prosedur bicu | Umumnya sangat mudah alih |
Penyelesaian terbaik akhirnya bergantung pada kedalaman projek, keadaan dasar laut, spesifikasi turbin, jadual pemasangan, tingkap cuaca, infrastruktur pengangkutan dan ekonomi projek keseluruhan.
Di Mana Platform Boleh Digunakan?
Platform Pemasangan Ladang Angin Jack Up moden boleh menyokong pelbagai peringkat pembangunan angin luar pesisir dan bukannya terhad kepada satu tugas mengangkat.
Pemasangan Turbin Angin Luar Pesisir
Platform ini boleh menyokong pemasangan bahagian menara, pengangkatan nacelle, kedudukan komponen turbin dan operasi angkat berat lain yang berkaitan dengan turbin luar pesisir yang besar.
Meratakan Asas dan Grouting
Selepas pemasangan asas atau cerucuk, ruang dek yang stabil boleh menyokong perataan, grouting, pengendalian peralatan dan kerja pembinaan yang berkaitan.
Penyelenggaraan Ladang Angin Luar Pesisir
Dalam konfigurasi projek yang sesuai, platform boleh berfungsi sebagai pangkalan sokongan luar pesisir sementara untuk alat penyelenggaraan, bahan habis pakai, komponen ganti dan operasi pemindahan bahan.
Projek Angin Luar Pesisir Berkapasiti Besar
Dengan konfigurasi yang direka untuk turbin 16MW dan ke atas, platform ini amat relevan kepada ladang angin luar pesisir generasi akan datang di mana penyelesaian angkat konvensional mungkin menghadapi had kapasiti atau kestabilan.
Bagaimanakah Pembinaan Modular Meningkatkan Logistik Projek?
Satu kelebihan penting pembinaan modular ialah platform pemasangan luar pesisir yang besar tidak semestinya perlu dibuat dan diangkut sebagai satu struktur yang besar.
Platform boleh dibahagikan kepada beberapa bahagian, termasuk struktur platform utama, bahagian kaki spud, dan modul kren. Mengikut reka bentuk yang dirujuk, platform boleh terdiri daripada kira-kira 7–9 bahagian utama, dengan bahagian individu direka untuk pengangkutan dan pemasangan praktikal.
- Pengangkutan jalan raya:Bahagian yang sesuai boleh diangkut ke lokasi pemasangan pedalaman.
- Logistik kereta api:Komponen modular boleh diintegrasikan ke dalam pelan pengangkutan pelbagai mod yang sesuai.
- Pengangkutan marin:Bahagian yang lebih besar boleh dialihkan dengan tongkang atau kapal pengangkat berat.
- Perhimpunan di tapak:Bahagian modular boleh disambungkan berhampiran dengan lokasi projek.
- Penggunaan projek global:Pendekatan ini boleh membantu melaksanakan projek luar pesisir di wilayah dengan keadaan infrastruktur pelabuhan yang berbeza.
Falsafah modular ini boleh menjadi sangat berharga untuk pemaju ladang angin antarabangsa, kontraktor EPC, syarikat pembinaan marin dan penyedia perkhidmatan pemasangan luar pesisir.
Bagaimanakah Platform Meningkatkan Keselamatan Mengangkat Luar Pesisir?
Keselamatan adalah salah satu pertimbangan paling penting apabila mengangkat ratusan tan peralatan ke luar pesisir. Oleh itu, platform ini menggabungkan kejuruteraan struktur, kawalan hidraulik, teknologi pemantauan dan sistem kecemasan.
- Meratakan automatik:Sistem hidraulik membantu mengekalkan sikap platform yang diperlukan.
- Pemantauan beban:Penderia boleh memantau beban mengangkat dan memberikan amaran operasi.
- Pemantauan kedudukan:Sistem penentududukan membantu pengendali memahami lokasi platform semasa kerja luar pesisir.
- Pemantauan angin:Maklumat kelajuan angin menyokong pembuatan keputusan operasi.
- Kuasa kecemasan:Penjana kecemasan 500 kW menyediakan keupayaan kuasa sandaran.
- Perlindungan kren:Sistem anti-jatuh dan penguncian angin menyediakan perlindungan tambahan semasa operasi mengangkat dan siap sedia.
Untuk projek luar pesisir, ciri ini hendaklah sentiasa disepadukan ke dalam sistem pengurusan keselamatan marin yang lebih luas, pelan angkat, proses pemantauan cuaca dan penilaian risiko khusus projek.
Apa yang Perlu Dipertimbangkan oleh Pembeli Sebelum Memilih Platform?
Membeli Platform Pemasangan Jack Up Wind Farm ialah keputusan kejuruteraan utama. Pembeli harus menilai projek yang lengkap dan bukannya menumpukan hanya pada kapasiti kren.
- Kedalaman air:Sahkan bahawa konfigurasi kaki spud sepadan dengan kedalaman operasi sebenar.
- Keadaan dasar laut:Menganalisis kekuatan tanah, keperluan penembusan, dan kestabilan asas.
- Spesifikasi turbin:Periksa berat nacelle, berat bahagian menara, ketinggian hab dan kapasiti turbin.
- Prestasi kren:Nilaikan beban terkadar, jejari kerja, ketinggian angkat dan ketepatan penyegerakan.
- Kapasiti dek:Sahkan bahawa peralatan, kakitangan, bahan dan beban kren kekal dalam had struktur.
- Pengangkutan:Pertimbangkan akses pelabuhan, sekatan jalan raya, pengangkutan marin dan keperluan pemasangan.
- Klasifikasi:Tentukan sama ada ABS, CCS, DNV atau rangka kerja pengelasan lain diperlukan.
- Perlindungan kakisan:Semak sistem salutan dan perlindungan katodik untuk perkhidmatan luar pesisir jangka panjang.
- Kejuruteraan selepas jualan:Semak sama ada pengilang menyediakan perancangan pemasangan, pentauliahan, sokongan teknikal dan bantuan penyelenggaraan.
Untuk pembeli antarabangsa yang mencari apengilang Chinaataupembekal China, adalah juga penting untuk menilai keupayaan pembuatan, pengalaman kejuruteraan, kawalan kualiti, dokumentasi, sokongan pensijilan, perancangan pengangkutan dan kapasiti penyesuaian sebelum membuat pesanan.
Soalan Lazim
1. Platform Pemasangan Jack Up Wind Farm digunakan untuk apa?
Ia digunakan terutamanya untuk pembinaan turbin angin luar pesisir dan pengangkatan berat, termasuk operasi berkaitan asas, pemasangan menara, pengangkatan nacelle, pengendalian komponen dan aktiviti penyelenggaraan ladang angin luar pesisir terpilih.
2. Apakah kedalaman air yang boleh digunakan oleh platform ini?
Konfigurasi HAIDING SHIPYARD yang dirujuk direka untuk lebih kurang 3–100 meter kedalaman air, dengan panjang kaki spud kira-kira 50–150 meter. Spesifikasi akhir hendaklah disesuaikan mengikut keadaan tapak sebenar.
3. Apakah kapasiti turbin yang boleh disokong oleh platform?
Platform ini direka bentuk dengan mengambil kira turbin luar pesisir generasi akan datang, termasuk konfigurasi 16MW dan ke atas. Reka bentuk yang dirujuk menampung berat enjin utama sehingga kira-kira 600 tan.
4. Berapa banyak kren bersepadu boleh mengangkat?
Kren slewing 360° bersepadu mempunyai kapasiti angkat berkadar sehingga lebih kurang 800 tan, tertakluk kepada jejari kerja, konfigurasi, keadaan operasi dan keperluan kejuruteraan khusus projek.
5. Mengapakah perataan automatik penting?
Perataan yang tepat membantu mencipta permukaan kerja yang stabil untuk pengangkatan berat dan penjajaran komponen turbin. Platform yang dirujuk menyediakan ketepatan meratakan hidraulik automatik kira-kira ±0.05°.
6. Bolehkah platform disesuaikan?
ya. Dimensi platform, panjang kaki spud, konfigurasi kren, kapasiti angkat, susunan geladak dan parameter teknikal lain boleh direka bentuk mengikut kedalaman air, saiz turbin, keadaan dasar laut dan keperluan projek.
Kesimpulan
Pertumbuhan pesat angin luar pesisir mewujudkan permintaan untuk peralatan pemasangan yang boleh mengendalikan turbin yang lebih besar dengan selamat sambil mengekalkan ketepatan dan kecekapan operasi. APlatform Pemasangan Jack Up Wind Farmmenyediakan alternatif yang stabil kepada penyelesaian angkat terapung konvensional dengan menaikkan dek kerja di atas air dan menyepadukan keupayaan mengangkat berat, meratakan hidraulik, pemantauan dan pengangkutan modular ke dalam satu sistem khusus.
Bagi pemaju, kontraktor EPC, syarikat pembinaan luar pesisir, dan pembeli antarabangsa yang menilai aPengilang atau pembekal China, HAIDING SHIPYARD menawarkan konsep platform yang direka bentuk mengikut keperluan pemasangan angin luar pesisir tugas berat, termasuk keupayaan mengangkat kelas 800 tan, kapasiti beban platform keseluruhan 3,000 tan, kaki spud 50–150 meter dan operasi merentasi lebih kurang 3–100 meter kedalaman air. Jika anda merancang projek pemasangan angin luar pesisir dan memerlukan konfigurasi platform tersuai, perundingan teknikal, penyelesaian pengangkutan atau sokongan kejuruteraan khusus projek,hubungi kamihari ini untuk membincangkan keperluan anda dengan HAIDING SHIPYARD dan membangunkan penyelesaian pemasangan luar pesisir praktikal untuk projek ladang angin anda yang seterusnya.
